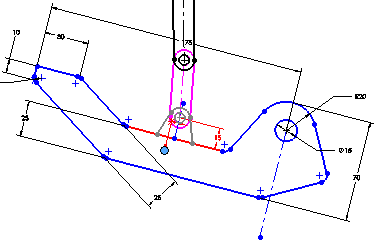

Tworzenie zagnieżdżonych bloków

Bloki zagnieżdżone to bloki w blokach, które zapewniają takie same możliwości jak typowe bloki.

Bloki zagnieżdżone możemy tworzyć podczas edycji istniejącego bloku oraz:
  • Szkicowania nowych elementów
  • Wybierania istniejących elementów

Aby utworzyć bloki zagnieżdżone, należy:

  1. Kliknąć prawym przyciskiem myszy Blok FM_block_sketch.gif w drzewie operacji FeatureManager i wybrać Edytuj blok.
  2. Naszkicować lub wybrać elementy, które chcemy dodać jako bloki zagnieżdżone do edytowanego bloku.
  3. Dodać wszelkie wymagane relacje.
  4. Kliknąć Utwórz blok Tool_Make_Block_Block.gif (pasek narzędzi Bloki) lub Narzędzia > Bloki > Utwórz, aby wyświetlić listę elementów szkicu w menedżerze właściwości PropertyManager w części Elementy bloku.
  5. Kliknąć przycisk PM_OK.gif, a następnie Przebuduj tool_Rebuild_Standard.gif i zwrócić uwagę na bloki zagnieżdżone w drzewie operacji FeatureManager.
