Łączenie wymiarów rozmiaru z tolerancją położenia i kształtu

Aby połączyć wymiary rozmiaru i tolerancje położenia i kształtu, należy:

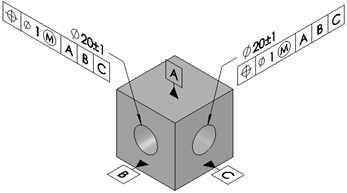

  1. Otworzyć model z wymiarami rozmiaru i tolerancjami położenia i kształtu do połączenia. Na przykład można połączyć trzy wymiary w jeden.
  2. Ctrl + wybrać dwa wymiary rozmiaru od lewej do prawej strony.
  3. Kliknąć prawym przyciskiem myszy i kliknąć Połącz wymiar.


    Wymiary zostaną połączone w jeden w miejscu ostatniego wybranego wymiaru, a liczba wystąpień zostanie automatycznie dodana.
    Kiedy łączymy tylko tolerancje położenia i kształtu, należy kliknąć prawym przyciskiem myszy i kliknąć Połącz tolerancję położenia i kształtu. Kiedy łączymy tolerancje położenia i kształtu, zastosowane symbole, tolerancje i bazy pomiarowe muszą być takie same.
