Tworzenie dwukierunkowego wyciągnięcia po ścieżce

Można tworzyć wyciągnięcia po ścieżce dla profilu połowy ścieżki w dowolnym kierunku lub na całej ścieżce, używając opcji Dwukierunkowy.

Można także kontrolować wartość skręcenia ścieżki niezależnie dla obu kierunków wyciągania i stosować wartość skręcenia na całej długości. Nie można jednak używać krzywych prowadzących ani ustawiać styczności początkowej i końcowej dla dwukierunkowego wyciągnięcia po ścieżce.

Opcja dwukierunkowości jest dostępna dla części dodania/bazy przez wyciągnięcie po ścieżce, wycięcia przez wyciągnięcie po ścieżce (z wyjątkiem opcji wyciągania po ścieżce bryły) i powierzchni wyciągnięcia po ścieżce. Jest także dostępna dla złożeń wycięcia przez wyciągnięcie po ścieżce.

Aby utworzyć dwukierunkowe wyciągnięcie po ścieżce:

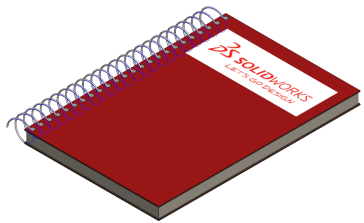

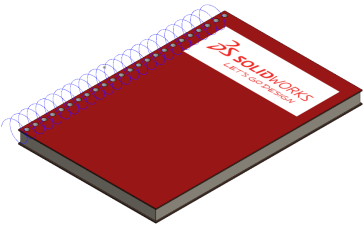

  1. Otworzyć plik katalog_instalacyjny\samples\whatsnew\parts\notebook.sldprt.

  2. Kliknąć Wstaw > Dodanie/Baza > Wyciągnięcie po ścieżce.
  3. W menedżerze właściwości PropertyManager, w obszarze Profil i ścieżka, kliknąć Profil szkicu i wykonać następujące czynności:

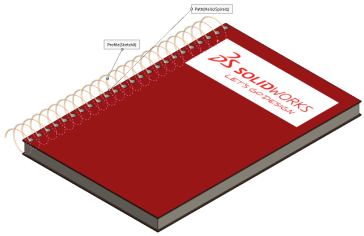

    1. W wysuwanym drzewie operacji FeatureManager wybrać Sketch8 dla pozycji Profil i Helix/Spiral1 dla pozycji Ścieżka.

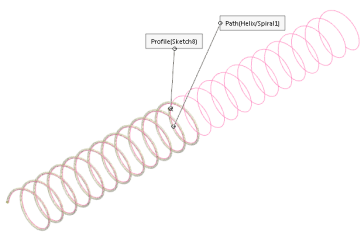

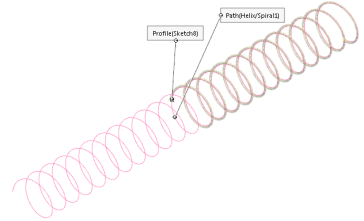

    2. Klikając pozycje Kierunek 1 i Kierunek 2 , można przełączać kierunek wyciągnięcia po ścieżce.
      Kierunek 1 Kierunek 2
    3. Kliknąć Dwukierunkowy .
      Wyciągnięcie po ścieżce będzie wykonywane w obu kierunkach.

  4. W części Opcje należy wykonać następujące czynności:

    1. W obszarze Orientacja profilu kliknąć Idź za ścieżką.
    2. W obszarze Skręt profilu kliknąć Brak.
      Można niezależnie określić skręcenie dla obu końców wyciągnięcia po ścieżce i zastosować kąt skręcenia dla całej ścieżki.
      Domyślnie zaznaczone będą opcje Pokaż podgląd i Scalaj wyniki.
  5. Kliknąć .
