Eksportowanie i przyłączanie równań do plików zewnętrznych

Poniższe kroki przedstawiają tok prac przy łączeniu i eksportowaniu równań do plików tekstowych.

1. Wykonać jedną z następujących czynności:
   • Kliknąć przycisk Równania (pasek narzędzi Narzędzia).
   • Kliknąć Narzędzia > Równania.
   • Kliknąć prawym przyciskiem myszy folder Równania w drzewie operacji FeatureManager i wybrać Zarządzaj równaniami.
2. W oknie dialogowym Równania kliknąć Eksport.
3. W oknie dialogowym Zapisz jako:
   1. Określić nazwę i lokalizację pliku tekstowego.
   2. Kliknąć Zapisz.

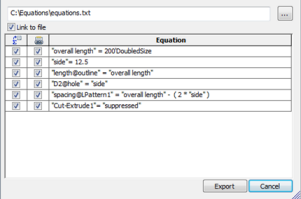

      Równania zostaną zapisane w pliku tekstowym. Pojawi się okno dialogowe Eksport równań.

      W tym oknie dialogowym Eksport równań są dwie kolumny. Pierwsza kolumna zawiera równania, które są eksportowane do pliku tekstowego. Druga kolumna zawiera równania, które są łączone pomiędzy modelem a plikiem tekstowym. Można zmienić równania dla elementów łączonych tylko w docelowym pliku tekstowym. Domyślnie eksportowane i łączone są wszystkie równania.



      Można łączyć i rozłączać poszczególne równania, zaznaczając lub usuwając zaznaczenie pól wyboru w kolumnie Łącza. Można również łączyć i rozłączać w oknie dialogowym Równania po podłączeniu do pliku zewnętrznego.
4. W oknie dialogowym Eksport równań kliknąć Eksport.
   W oknie dialogowym Równania opcja Połącz z plikiem zewnętrznym jest wybrana. Pojawia się także ścieżka do pliku.


5. W oknie dialogowym Równania Otwórz połączony plik kliknąć .

   Plik zostanie otwarty w edytorze tekstu.

6. Zmienić wartość zmiennej globalnej, od której zależy połączony wymiar i zapisać plik.
7. W oknie dialogowym Równania kliknąć Przebuduj .

   Wszystkie wymiary, które są zależne od zmiennej globalnej zostaną zaktualizowane. Okno dialogowe Równania wyświetla dodatkową kolumnę dla wszystkich wpisów połączonych z zewnętrznym plikiem.

   Równań i zmiennych globalnych, które są połączone zewnętrznie nie można już zmienić w tym oknie dialogowym. Do ich modyfikacji konieczne jest użycie pliku zewnętrznego. Aby rozłączyć połączone równania i zmienne globalne w oknie dialogowym Równania należy usunąć zaznaczenie pola wyboru Połącz z plikiem zewnętrznym.
8. Kliknąć OK.
