Selektor operacji jest ruchomym, kontekstowym paskiem narzędzi, który służy do rozróżniania typów operacji DimXpert Wymiarów.
Dostępne wybory selektora operacji zależą od wybranej ściany i aktywnego polecenia. Selektor operacji służy do wybierania wszystkich operacji:
- Wymiary
- Bazy pomiarowe
- Tolerancje położenia i kształtu
- Automatyczne schematy tolerancji
- Tworzenie szyków
Kolejność operacji w selektorze operacji zależy od ich skomplikowania:
- Podstawowe operacje, jak płaszczyzny, walce i stożki znajdują się po lewej stronie.
- Operacje kompozytowe, takie jak otwory z pogłębieniem walcowym, wręby, szczeliny i szyki znajdują się pośrodku.
- Operacje złożone, jak otwory złożone i punkty przecięcia znajdują się po prawej stronie. Operacje złożone wymagają dodatkowych wyborów.
W DimXpert Wymiarów pojedyncza ściana może zwykle definiować wiele typów operacji technologicznych, które wymagają różnych wymiarów i tolerancji.

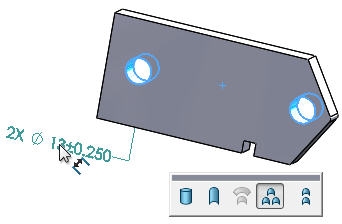

Przykład: Używanie Selektora operacji

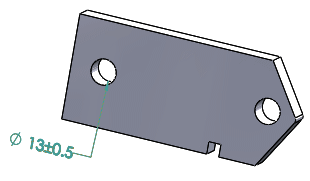

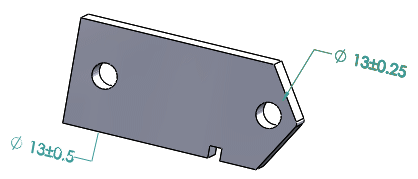

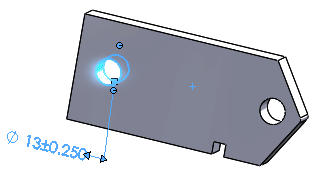

Aby użyć selektora operacji w celu utworzenia indywidualnych wymiarów rozmiaru dla szyku otworów, należy:
