Należy użyć narzędzia TolAnalyst aby zbudować złożenie rozpoczynając od części bazowej. Następnie należy pojedynczo dodawać części, aby dokończyć złożenie. Metoda ta jest podobna do sposobu budowy wielu złożeń na etapie produkcji.
Aby ustawić sekwencję złożenia używaną przez TolAnalyst, należy użyć menedżera właściwości PropertyManager Sekwencja złożenia. Kolejność w jakiej są montowane części może wpływać na relacje pomiędzy operacjami w dokończonym złożeniu. Można utworzyć zbiór badań dla złożenia, aby ustalić która kolejność pozwala uzyskać żądany rezultat i określić, czy wymagane są umocowania.

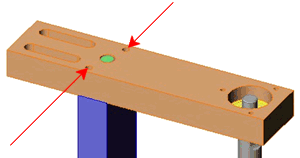

W tym złożeniu górna płyta lokalizuje i podpiera złożenie wału. Płyta górna jest zamocowana do części bazowej w kształcie litery "L" przy użyciu wtłaczanego sworznia w kolorze zielonym.
Utwórzmy badania, aby określić tolerancje wymagane dla utrzymania wyrównania pomiędzy otworami łożysk, aby umożliwić wałowi obracanie się bez zakleszczania.
| |
Sekwencja złożenia - scenariusz 1: |
|
|---|
| 1. |
wspornik w kształcie litery "L"
|
|
| 2. |
płyta górna |
|
| 3. |
sworzeń |
|
| 4. |
łożyska |
|
| 5. |
wał |
|
Zakładając tą sekwencję złożenia można oszacować potencjalne odsunięcie (współosiowość) otworów łożysk, aby zapewnić prawidłowe wyrównanie.
Jeżeli tolerancje wymagane dla powyższego scenariusza są zbyt kosztowne w produkcji, można wykonać drugie badanie przy użyciu innej sekwencji złożenia, w której płyta górna służy tylko do podparcia złożenia wału.
| |
Sekwencja złożenia - scenariusz 2: |
|
|---|
| 1. |
wspornik w kształcie litery "L"
|
|
| 2. |
łożysko dolne
|
|
| 3. |
wał
|
|
| 4. |
łożysko górne
|
|
| 5. |
płyta górna (wiązana bezpośrednio z wałem i łożyskiem)
|
|
| 6. |
sworzeń
|
|
| |
Pomiarem dla tego badania jest wyrównanie pomiędzy otworami mieszczącymi sworzeń.
|
|
Ponieważ pierwsze badanie nie było wykonalne, prawdopodobnie również i to badanie będzie zbyt kosztowne do wyprodukowania. Jednakże można wykorzystać jego wyniki, aby określić długość otworu rowkowego, który można wykorzystać zamiast otworu w górnej płycie.
