Udoskonalenia w rozmieszczeniu i nowe funkcje ułatwiają korzystanie z objaśnień.
We wcześniejszych wersjach oprogramowania SOLIDWORKS nachodzące na siebie objaśnienia w złożonych sytuacjach utrudniały czytanie i używanie poszczególnych objaśnień.

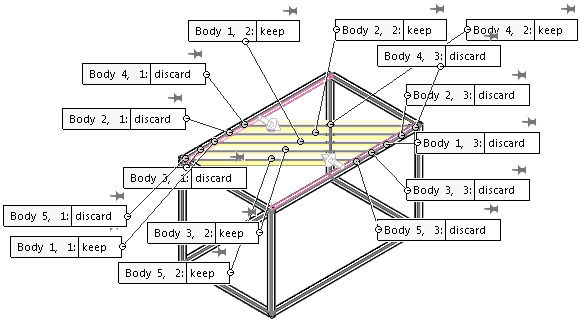

W oprogramowaniu SOLIDWORKS 2016 objaśnienia są umieszczane tak, aby jedynie w minimalnym stopniu pokrywały się z liniami wiodącymi, co ułatwia rozumienie i modyfikowanie skomplikowanych schematów danych wejściowych.
Gdy w obszarze graficznym istnieje więcej niż pięć widocznych objaśnień, przy każdym objaśnieniu pojawia się pinezka sterowania, która pozwala ustalić położenie objaśnienia.
| Pinezka wyłączona |
|
Podczas powiększania/pomniejszania, obracania lub przesuwania modelu następuje zmiana położenia objaśnienia. |
| Pinezka włączona |
|
Podczas powiększania/pomniejszania, obracania lub przesuwania modelu objaśnienie pozostaje w tym samym miejscu w obszarze graficznym. Inne objaśnienia przemieszczają się wraz z modelem. |
Gdy objaśnienie dla operacji, takiej jak zaokrąglenie asymetryczne, zawiera wiele wartości, element sterujący pod objaśnieniem pozwala je rozwinąć, aby widoczne były wszystkie wartości, lub zwinąć, aby widoczna była tylko wartość podstawowa:
|
|
| Objaśnienie zwinięte |
Objaśnienie rozwinięte |
