Obsługa stylowych splajnów w przypadku b-splajnów

Przy użyciu narzędzia Stylowy splajn można utworzyć b-splajn 3º, 5º lub 7º. Można dostosować gładkość krzywej poprzez regulację stopnia zakrzywienia.

Dotychczas można było tworzyć krzywe Beziera tylko przy użyciu narzędzia Splajn. Podczas przekształcania splajnu na stylowy splajn tworzono wiele nieużywanych punktów, co utrudniało pracę.

Przeprowadzenie konwersji „jeden do jednego” splajnu do stylowego splajnu jest możliwe, ponieważ obecnie uzyskany stylowy splajn jest b-splajnem 3 stopnia.

Kliknąć Narzędzia > Elementy szkicu > Stylowy splajn /> . W menedżerze właściwości PropertyManager Wstaw stylowy splajn wybrać spośród opcji B-splajn: 3 stopnia, B-splajn: 5 stopnia i B-splajn: 7 stopnia.

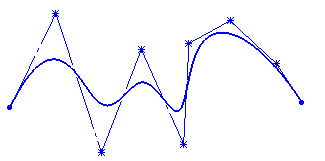

Krzywa Beziera
B-splajn 3 stopnia
B-splajn 5 stopnia
B-splajn 7 stopnia
Minimalna liczba punktów wymaganych do utworzenia splajnów podstawowych 3, 5 lub 7 stopnia to odpowiednio 4, 6 i 8.
