Menedżer właściwości PropertyManager Właściwości płaszczyzny

Po dodaniu płaszczyzny w szkicu trójwymiarowym (3D), możemy dodać lub zmodyfikować informacje o tej płaszczyźnie.

Istniejące relacje

Wyszczególnia relacje dla danej płaszczyzny.

Aby wyświetlić relacje, należy:

  • Wybrać wpisy w części Istniejące relacje PM_relations_existing.gif, aby podświetlić je w obszarze graficznym.

Dodaj relacje

Wyszczególnia relacje, które można dodać.

Parametry

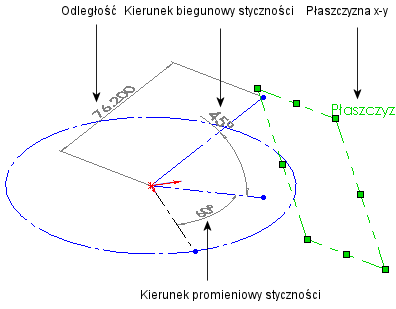

Lokalizuje płaszczyznę w przestrzeni trójwymiarowej w oparciu o kąty i współrzędne.

Odległość Wyświetla odległość płaszczyzny od początku układu współrzędnych szkicu wzdłuż kierunku X, Y lub Z.
PM_Tangent_Radial_Direction.gif Kierunku promieniowego styczności Steruje kątem pomiędzy rzutem normalnej na płaszczyznę x-y, a kierunkiem X.
PM_Tangent_Polar_Direction.gif Kierunek biegunowy styczności Steruje kątem pomiędzy normalną, a jej rzutem normalnej na płaszczyznę x-y.

Wyświetlanie właściwości płaszczyzny

Aby wyświetlić właściwości płaszczyzny, należy:

Wybrać płaszczyznę trójwymiarową (3D), aby wyświetlić menedżer właściwości PropertyManager Właściwości płaszczyzny.
3D_sketch_plane_added.gif 3D_sketch_plane_selected.gif
Do szkicu trójwymiarowego (3D) zostanie dodana Płaszczyzna1. Płaszczyzna1 zostanie uaktywniona.
