Tworzenie ramek granicznych

Aby utworzyć ramkę graniczną, należy:

  1. Otworzyć część zawierającą elementy listy elementów ciętych w drzewie operacji FeatureManager.

  2. W drzewie operacji FeatureManager:
    1. Jeżeli ikona Lista elementów ciętych ma postać FM_CutList_NeedsUpdate.gif, kliknąć prawym przyciskiem myszy i wybrać polecenie Aktualizuj.
    2. Kliknąć prawym przyciskiem myszy Lista elementów ciętych , a następnie kliknąć Utwórz ramkę graniczną.

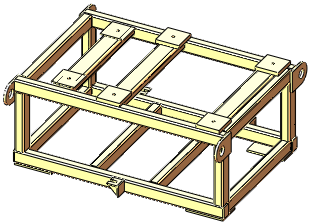

      Ramki graniczne tworzone są dla każdego elementu listy elementów ciętych w modelu, ale na obszarze graficznym są ukryte.
    3. Rozwinąć Listę elementów ciętych .
    4. W obszarze Element listy elementów ciętych FM_folder.gif kliknąć Ramka graniczna_Element listy elementów ciętych , a potem kliknąć Pokaż .

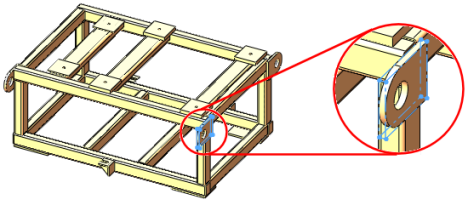

    5. Kliknąć ponownie Ramka graniczna_Element listy elementów ciętych .
      Pojawi się ramka graniczna.
    6. Kliknąć prawym przyciskiem myszy Element listy elementów ciętych FM_folder.gif i wybrać Właściwości.
      Okno dialogowe Właściwości Listy elementów ciętych wyświetli Grubość ramki granicznej 3D, Szerokość ramki granicznej 3D, Długość ramki granicznej 3D i Objętość ramki granicznej 3D. Jeśli jest tworzony rysunek, wartości te pojawią się na liście materiałów.
    7. Kliknąć OK.
