Se uma referência de posicionamento estiver ausente em um componente que é usado em muitos locais de uma montagem, você pode substituir a referência ausente para todas as instâncias simultaneamente.
Quando você substitui a referência de posicionamento para um dos muitos posicionamentos afetados, uma caixa de diálogo oferece a opção para substituí-lo em todos os outros posicionamentos com a mesma referência ausente.
Para substituir globalmente referências de posicionamento com falha:
- Abra
install_dir\samples\whatsnew\assemblies\global_replace\blocks_knobs_903.sldasm.
A montagem contém duas instâncias de
knob_002.
A mesma superfície cilíndrica em cada botão é usada em um posicionamento concêntrico para um bloco.
- Selecione um botão e clique em Abrir peça
.
- Na parte inferior da árvore de projeto do FeatureManager, selecione o recurso suprimido Resolver2 e clique em Cancelar supressão
.Um recurso de spline revolvido substitui a superfície cilíndrica usada nos posicionamentos concêntricos na montagem.
- Clique em Salvar
(barra de ferramentas Padrão) ou em .
-
Volte para a janela de montagem.
Se perguntado se quer reconstruir a montagem, clique em Sim.
A caixa de diálogo O que está errado? informa que dois posicionamentos, Concêntrico1 e Concêntrico2, não apresentam uma entidade de posicionamento. Os posicionamentos são sinalizados na árvore de projeto do FeatureManager.
- Na caixa de diálogo, clique em Fechar.
- Na árvore de projeto do FeatureManager, expanda Posicionamentos
.
- Selecione Concêntrico1 e clique em Substituir entidades de posicionamento
.
- No PropertyManager:
- Em Entidades de posicionamento, selecione Face de knob_002-1.
- Para Entidade de posicionamento de substituição

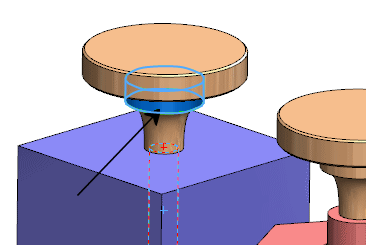

, na área de gráficos, selecione o recurso cilíndrico do botão conforme mostrado.
- No PropertyManager, clique em
.
- Na caixa de diálogo, clique em Sim, substituir todas as outras referências de posicionamento ausentes.
A referência de posicionamento ausente é substituída em ambos os posicionamentos e as sinalizações de erro desaparecem da árvore de projeto do FeatureManager.
