Exibir dados de análise e opções de configuração do SOLIDWORKS Simulation

Você pode exibir os dados do SOLIDWORKS Simulation e do SOLIDWORKS SimulationXpress, quando disponíveis, nos arquivos de peças e montagens do eDrawings.

1. Abra um arquivo do eDrawings que contenha dados de simulação.
   O arquivo é aberto com os dados de simulação exibidos na área de gráficos.

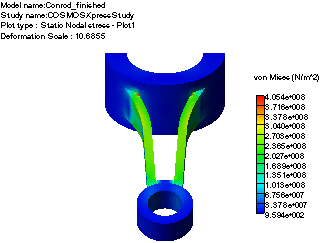

   A imagem abaixo mostra o modelo (sem malha) e legenda.



2. Clique em Estudos , que lista os dados de análise e plotagens de resultados e exibe as seguintes ferramentas:

   	Malha	Exibe a malha de simulação no modelo.
   	Legenda	Exibe a legenda de dados de simulação codificada em cores à direita do modelo.
   	Cargo	Exibe o título acima do modelo.
   	Opções do Simulation	Abre a caixa de diálogo Opções com a guia Simulação selecionada. Selecione entre as seguintes opções: Abrir automaticamente arquivos de simulação Carrega todos os arquivos de simulação do eDrawings ( **.analysis.easm ou **.analysis.eprt) que estão na mesma pasta do arquivo do eDrawings aberto. Se você abrir um arquivo de simulação individual do eDrawings, os outros arquivos de simulação não serão abertos automaticamente. Salvar informações de simulação no arquivo do eDrawings Salva todos os dados de simulação carregados no arquivo do eDrawings atual.
