Direcciones de viga

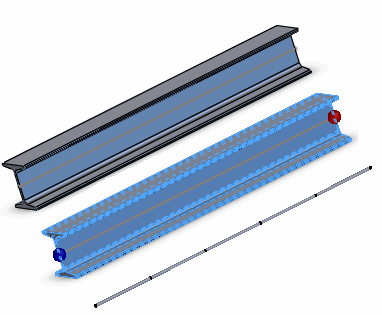

Al crear una viga recta, el software crea automáticamente un sistema de coordenadas para ella. Este sistema define la dirección axial así como las direcciones 1 y 2 que se utilizan para ver los resultados de viga. La dirección axial empieza en el Extremo 1 de la viga y termina en el Extremo 2 . El software asigna automáticamente las direcciones 1 y 2 de acuerdo con las propiedades de sección. En la viga se crean varios elementos de viga.

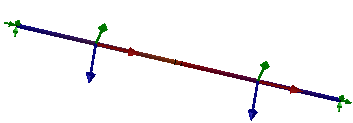

Para perfiles curvados, el software crea varias vigas rectas cortas para aproximar la geometría. Cada elemento de viga tiene sus propias direcciones. Por ejemplo, en la sección de barrido mostrada a continuación, la dirección axial de cada viga se define por una línea recta que conecta sus dos juntas. En la zona de gráficos, aparece un sistema de coordenadas en la mitad de la viga.
