Sistema de coordenadas global
La entrada direccional hace referencia en forma predeterminada al sistema de coordenadas global (X, Y y Z), que está basado en el Plano1 (Plane1) con su origen ubicado en el Origen de la pieza o ensamblaje. El Plano1 es el primer plano que aparece en el gestor de diseño del FeatureManager y puede tener un nombre diferente. El sistema de referencia muestra las direcciones globales X, Y y Z.

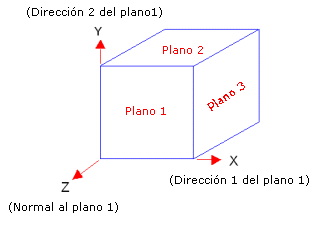

La figura que sigue a continuación muestra la relación entre el sistema de coordenadas global y Plano1, Plano2 (Plane2) y Plano3 (Plane3).
Donde X es la Dirección 1 (Direction 1) del Plano 1, Y es la Dirección 2 (Direction 2) del Plano 1 y Z es el Normal al plano1 (Normal to plane 1).
|
|

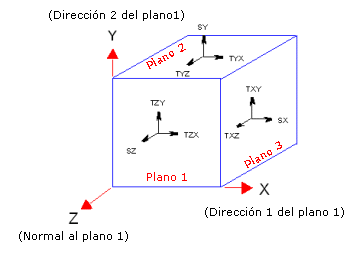

Componentes de tensión en el sistema de coordenadas global
|
|
|

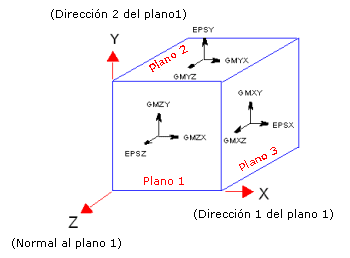

Componentes de deformación unitaria en el sistema de coordenadas global
|
Para ver el sistema de coordenadas global en cualquier trazado haga clic con el botón derecho del ratón en su icono y seleccione Ejes.
Sistemas de coordenadas locales
Los sistemas de coordenadas locales son sistemas de coordenadas distintos del sistema de coordenadas global. Se pueden especificar restricciones y cargas en cualquier dirección deseada. Por ejemplo, cuando se define una fuerza sobre una cara cilíndrica, ésta se puede aplicar en las direcciones radial, circunferencial o axial. En este caso, debe seleccionar un eje como geometría de referencia.
De manera similar, si se elige una cara esférica, se pueden elegir las direcciones radial, de longitud o de latitud que aplican a las restricciones.
Cuando se visualizan los resultados, también se pueden utilizar planos y ejes de referencia. Por ejemplo, se pueden observar tensiones sobre una cara cilíndrica en dirección radial.
Utilizar planos y ejes de referencia. Se pueden utilizar planos y ejes de referencia para definir propiedades de material ortotrópico o para aplicar cargas y restricciones direccionales.
-

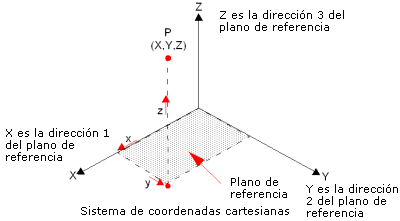

Utilizar planos de referencia. Un plano de referencia define un sistema de coordenadas cartesianas, como se ilustra en la figura.
-

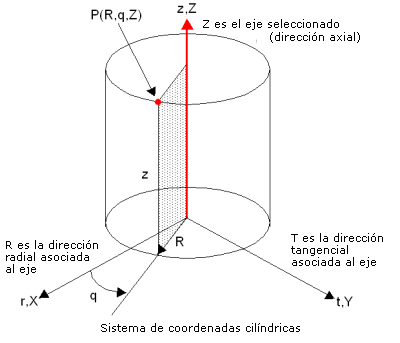

Utilizar ejes de referencia. Un eje de referencia define el sistema de coordenadas cilíndricas, como se ilustra en la figura.
Consulte la sección Cargas y restricciones para obtener más información.
