Sobre cara plana

Esta opción se puede usar sólo cuando todas las caras seleccionadas son planas. Cada cara puede estar en un plano diferente y restringirse con relación a sus propias direcciones (Dirección 1, Dirección 2 y Normal).

Atributo Valor
Posibles GDL para mallas sólidas 3 traslaciones
Posibles GDL para mallas de vaciado 3 traslaciones y 3 rotaciones
Posibles GDL para cabezas de armadura 3 traslaciones
Símbolo 3D
traslación rotación
Entidades seleccionables Caras planas solamente
Traslaciones

A lo largo de la dirección 1 de la cara

A lo largo de la dirección 2 de la cara

Normal a la cara
Rotaciones (para vaciados solamente)

Alrededor de la dirección 1 de la cara

Alrededor de la dirección 2 de la cara

Alrededor de la dirección normal a la cara

Ejemplo

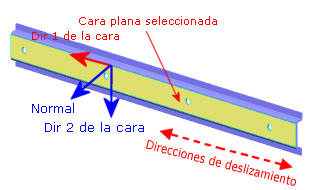

La cara plana seleccionada (en amarillo) sólo puede deslizarse a lo largo en la dirección que se muestra por medio de las flechas rojas discontinuas, por ejemplo, Dir. 1 de la cara. Si se establecen las otras dos direcciones (Dir. 2 y Normal) en cero, se cumplirá esta condición.

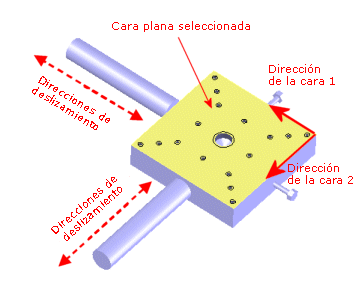

La cara plana seleccionada (en amarillo) puede deslizarse a lo largo de la cara Dir. 1 y a lo largo de la cara Dir. 2. Si se establece el movimiento normal en cero, se cumplirá esta condición.
El escritorio que se muestra arriba puede moverse libremente sobre el piso (flechas rojas discontinuas) y no se permite ningún movimiento normal (flecha azul). Las caras planas seleccionadas (en amarillo) pueden deslizarse libremente a lo largo de la Dir. 1 y la Dir. 2 de las caras seleccionadas y restringirse en la dirección Normal.

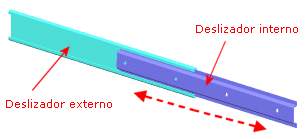

El deslizador interno puede deslizarse libremente en las direcciones que se muestran en las flechas discontinuas. Utilice el tipo de restricción Sobre cara plana para especificar cero desplazamientos a lo largo de la cara Dir. 2 y normal a la cara.
