Puede agregar empalmes de múltiples tubos a un recorrido. Estos empalmes tienen varios puntos de conexión, pero sus ejes no se alinean en un punto común donde se pueda agregar un punto de recorrido.

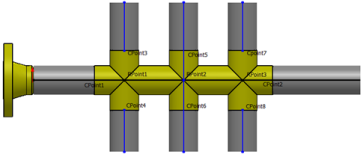

| El siguiente ejemplo muestra un empalme con varios puntos de conexión (puntosC) y puntos de recorrido (puntosR). |
|
Puede enganchar, arrastrar y soltar empalmes de múltiples tubos en la mitad de un segmento de recorrido. Presione la tecla Tab para alinear y colocar los empalmes con diferentes pares de puntosC y puntosR alineados.
Los ejemplos siguientes muestran la alineación y colocación de empalmes:
| En este subensamblaje, RPoint 1 se utiliza para la alineación. CPoint1 y CPoint2 están alineados con respecto al segmento de recorrido principal. |
|
| En este ejemplo, RPoint2 se utiliza para la alineación, pero CPoint5 y CPoint6 están alineados con respecto al segmento de recorrido principal. |
|
