Pestaña Visualización de ensamblajes

Para abrir esta pestaña:

Haga clic en Visualización de ensamblajes (barra Herramientas o pestaña Evaluar en el CommandManager) o en Herramientas > Evaluar > Visualización de ensamblajes.

La pestaña Visualización de ensamblajes del panel del gestor de diseño del FeatureManager contiene una lista de todos los componentes del ensamblaje ordenados inicialmente por nombre de archivo. Hay tres columnas:

• Nombre de archivo
• Cantidad
• Propiedad (originalmente Masa)

Botones

/	Vista aplanada/anidada	Cambia entre: Vista anidada, donde los subensamblajes están indentados Vista plana, donde se ignoran las estructuras de subensamblaje (parecido a una LDM que sólo contiene piezas)
/	Mostrar/Ocultar barras de valores	Está disponible para propiedades numéricas. Activa o desactiva las barras de valores. Cuando las barras están activadas, el componente con el valor más alto muestra la barra más larga. Puede configurar la longitud de las barras para que se calculen respecto al componente con el valor más alto o a todo el ensamblaje.
/	Vista agrupada/desagrupada	Cambia entre: Vista agrupada Agrupa múltiples instancias de un componente en un único elemento de línea de la lista. La Vista agrupada es útil cuando se muestran los valores de propiedades idénticas para cada instancia del componente. Vista desagrupada Muestra cada instancia de un componente de forma individual. La Vista desagrupada es útil cuando se muestran los valores de propiedades específicas para una instancia, como Relación de posición completa, que puede ser diferente para instancias diferentes del componente. Si una propiedad específica de la instancia tiene valores diferentes para instancias diferentes y se muestra en Vista agrupada, su valor se enumera como ***.

Widget de ordenación

El widget de ordenación indica las columnas mediante las cuales se ordena la lista.

Haga clic en el encabezado de columna para invertir el orden.

Si una columna tiene un widget de ordenación, haga clic en cualquier otro encabezado de columna para ordenar los componentes por esa propiedad.

Si varias columnas tienen widgets de ordenación, puede agregar o eliminar parámetros de la jerarquía de ordenación haciendo clic con el botón derecho en un encabezado de columna y seleccionando Agregar a jerarquía de ordenación o Quitar de jerarquía de ordenación. Si desea obtener más información, consulte Ordenación de una lista de varias propiedades.

Iconos de componente

Los iconos indican lo siguiente:

Pieza	Subensamblaje	Descripción
		Componente con una única instancia.
		Componente con varias instancias, todas ellas visibles.
		Componente con una única instancia que está oculta.
		Componente con varias instancias, todas ellas ocultas.
		Componente con varias instancias, algunas de las cuales son visibles y el resto están ocultas.

Activar/Desactivar color

Activa y desactiva el espectro de color al hacer clic en la barra vertical de espectro.

Cuando el espectro está activado, los colores de los componentes en la zona de gráficos se corresponden con los colores en el espectro para indicar el valor de propiedad relativa de cada componente.

Agregar control deslizante

Agrega al espectro un control deslizante con color al hacer clic en la zona en blanco a la izquierda de la barra vertical.

Para modificar la distribución de color en el espectro, mueva los controles deslizantes hacia arriba o hacia abajo. Puede hacer clic con el botón derecho en un control deslizante y cambiar su color o eliminarlo. Para restaurar los dos controles deslizantes originales, haga clic con el botón derecho en cualquier control y seleccione Restablecer todo.

Barra de retroceder

Oculta o muestra los elementos en la lista y en la zona de gráficos al arrastrar la barra hacia arriba o hacia abajo.

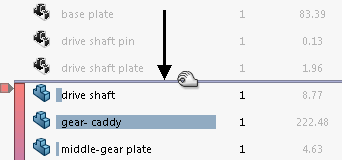

Puede arrastrar una barra hacia abajo desde la parte superior de la lista:

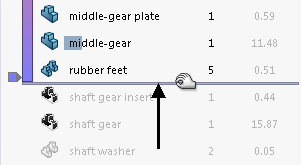

Puede arrastrar una barra hacia arriba desde la parte inferior de la lista:

Para restaurar una barra a su posición original, haga clic con el botón derecho y seleccione Avanzar al principio o Avanzar al final.

Filtrar

Filtra la lista por texto y por estado de componente mostrar/ocultar.

Escriba texto en el campo filtrado para mostrar sólo aquellos componentes cuyo nombre contiene este texto. El resto de componentes desaparecen de la lista y la zona de gráficos. Haga clic en en el campo filtrado para borrar el filtro.

Para hacer que los componentes con estado oculto (, , etc.) desaparezcan de la lista, haga clic en la flecha hacia abajo y seleccione Filtrar componentes ocultos.
