Visualización de ensamblajes proporciona diferentes maneras de ver y ordenar los componentes de un ensamblaje en una lista y en la zona de gráficos.
Puede ordenar la lista por una propiedad a la vez o crear más escenarios de ordenación complejos que incluyan distintas propiedades. En la herramienta, se encuentran disponibles los datos numéricos básicos, como la masa, la densidad y el volumen de los componentes. Además, puede crear criterios personalizados que dependen de diversos valores numéricos. Si definió propiedades no calculadas como Distribuidor o Estado en los archivos de componentes, puede acceder a estas propiedades para modificarlas y ordenarlas. También se encuentran disponibles propiedades de SOLIDWORKS Sustainability. (Consulte Perspectiva general de SOLIDWORKS Sustainability).

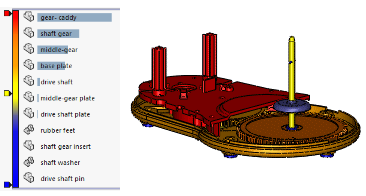

En la zona de gráficos, el software aplica colores a los componentes basándose en el valor de la propiedad que utiliza para ordenarlos. Los colores le ayudan a visualizar el valor relativo de la propiedad de cada componente.
Puede editar los materiales de componente y otras propiedades no numéricas directamente en la lista.
Puede guardar la información de la lista en un archivo individual, como una hoja de cálculo de Microsoft
Excel o un archivo de texto.
