Relaciones de croquis en croquis 3D

Muchas relaciones disponibles en croquis 2D también lo están en croquis 3D.

Las relaciones de croquis adicionales compatibles con croquizado 3D incluyen:
  • Relaciones perpendiculares entre una línea a través de punto en una superficie.
  • Relaciones entre entidades de croquis 3D creadas en un plano de croquis y entidades 3D creadas en otros planos de croquis.
  • Relaciones simétricas con respecto a una línea entre croquis 3D creados en el mismo plano.
    symmetric-relation_2D_on_3D_plane01.gif symmetric-relation_2D_on_3D_plane02.gif
    No se aplican relaciones Se aplican relaciones simétricas

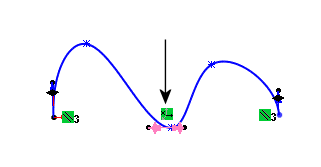

  • Relaciones con asas de spline, como por ejemplo a lo largo de un eje o entre asas.
    La relación a lo largo del eje X se resalta
  • Relaciones de punto medio.
  • Relaciones iguales.
  • Relaciones de curvatura tangente o igual entre caras y splines.
  • Relaciones entre arcos y otras entidades de croquis.
  • Relaciones entre arcos, como concéntrica, tangente o igual.
  • Normal aplicada entre una línea y un plano o entre dos puntos y un plano.
    En un croquis 3D se pueden croquizar entidades a lo largo de los ejes globales X, Y o Z.
    relations_01.gif relations_02.gif relations_03.gif
    Arco con línea perpendicular creada en planos perpendiculares Arco con línea tangente y línea perpendicular al punto medio entre entidades Arcos iguales creados en planos perpendiculares
  • Relaciones concéntricas y perpendiculares entre un cono y una línea de croquis 3D.
    constraints_3D_line_cone_01.gif constraints_3D_line_cone_02.gif constraints_3D_line_cone_03.gif
    Entidad cónica y croquis de línea 3D Relación concéntrica entre entidades Relación perpendicular entre entidades
