Vistas predefinidas

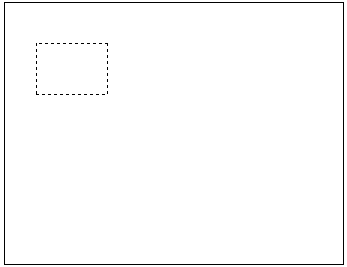

Para insertar una vista predefinida en un dibujo:

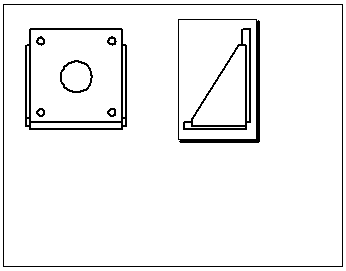

Se pueden agregar vistas proyectadas a vistas predefinidas. Por ejemplo, si se inserta una vista frontal, se puede proyectar una vista superior y una vista derecha para crear 3 vistas estándar predefinidas. Las vistas proyectadas se orientan y se alinean automáticamente con respecto a la vista original. Las vistas proyectadas actúan como vistas predefinidas.

Las vistas predefinidas se pueden copiar y pegar.

• Arrastrar. Arrastre un modelo desde el gestor de diseño del FeatureManager de un documento de pieza o de ensamblaje abierto a un documento de dibujo. Se rellenan todas las vistas predefinidas.
• Insertar modelo. Haga clic con el botón derecho del ratón en la vista predefinida y seleccione Insertar modelo. Lleve a cabo una de las siguientes acciones:
  • En el PropertyManager Insertar modelo, seleccione un modelo en la lista Documentos abiertos o haga clic en Examinar para buscar un archivo de modelo.
  • Seleccione una vista que incluya un modelo.
  • En otra ventana, seleccione el modelo en la zona de gráficos o en el gestor de diseño del FeatureManager.

    La vista y todas sus vistas relacionadas (tales como vistas proyectadas) se rellenan al hacer clic en .

• Seleccionar o Examinar. Seleccione una vista predefinida. En el PropertyManager en Insertar modelo, seleccione un nombre de la lista Pieza/Ensamblaje de modelos abiertos en la sesión actual, o haga clic en Examinar para buscar un archivo de modelo. La vista y todas sus vistas relacionadas (tales como vistas proyectadas) se rellenan al hacer clic en .
