Se pueden añadir líneas de explosión para mostrar las relaciones entre elementos en una vista explosionada.
Contenido
Para agregar líneas de explosión a una vista explosionada, utilice un croquis con líneas de explosión (un tipo de croquis 3D).
Se puede editar un croquis de línea de explosión para agregar, eliminar o cambiar líneas de explosión.

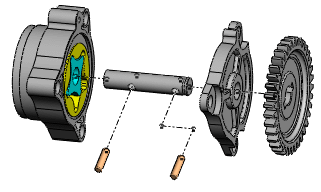

En este ejemplo, se añade una línea de recorrido entre un pasador y un taladro en un eje en una vista explosionada.
En este ejemplo, una línea de recorrido en un croquis con líneas de explosión pasa por un componente, por lo que se añade un doble pliegue que rodea ese componente.
