Escorzamiento de cotas lineales

Puede escorzar (o delimitar) cotas lineales en cualquier tipo de vista de dibujo.

Dimensión lineal

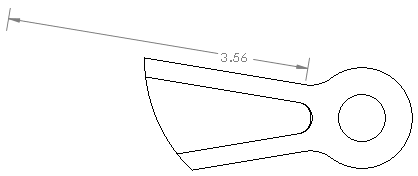

Cota lineal escorzada con estilo en zig zag

Para escorzar cotas lineales:

  1. Haga clic con el botón secundario del ratón en el lado de la cota que desea escorzar y haga clic en Opciones de visualización > Escorzar.

Para configurar una opción predeterminada en el nivel del documento para el estilo escorzado, con un dibujo abierto, haga clic en Herramientas > Opciones > Propiedades de documento > Cotas > Lineales y en Escorzado, seleccione un estilo.
