Creación de un recorrido para conectores con bandeja portacables

Para crear recorridos para conectores mediante bandeja portacables:

  1. Haga clic en Nuevo > ensamblaje y, a continuación, en Guardar .
  2. Para iniciar un recorrido, inserte lo siguiente en el ensamblaje principal haciendo clic en Insertar componente tool_Insert_Components_Assembly.gif (barra de herramientas Ensamblaje) o arrastrando los componentes desde la Biblioteca de diseño, el Explorador de archivos, una ventana de pieza abierta o el Explorador de Windows:

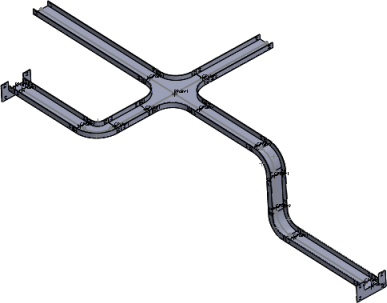

    1. Empalmes de bandeja portacables para crear un ensamblaje de bandeja portacables.
    2. Conectores eléctricos en las aberturas de la bandeja portacables.
  3. Establezca opciones en el PropertyManager Propiedades de recorrido y haga clic en PM_OK.gif.
    El subensamblaje del nuevo recorrido aparece en el gestor de diseño del FeatureManager como [CableTray <n>-<assembly_name>].
    Si se invierte el orden de los pasos en el paso 2 anterior, el nombre del subensamblaje del nuevo recorrido es [Harness <n>-<assembly_name>].

  4. Croquice el trayecto entre componentes en cada lado y el PuntoC de la Bandeja portacables utilizando cualquier combinación de los siguientes métodos:
    • Utilice Recorrido automático para generar splines.
    • Croquice líneas Tool_Line_Sketch.gif, splines Tool_Spline_Sketch.gif y redondeos Tool_Sketch_Fillet_Sketch.gif utilizando las herramientas de Croquis 3D.

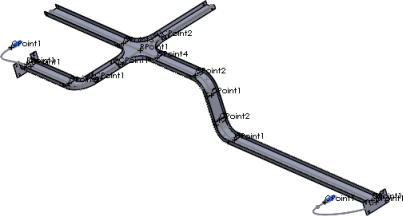

    Los recorridos eléctricos se generan a partir del punto final del conector y el PuntoC de la bandeja portacables.
    Para hacer visibles los puntos de conexión, haga clic en Ver puntos de recorrido (barra de herramientas Ver) o en Ver > Puntos de recorrido.
  5. Arrastre conectores adicionales y piezas de hardware de recorrido hasta el subensamblaje de recorrido si fuera necesario.
    Conforme se agrega cada conector al recorrido, se agrega un terminal corto al croquis (desde el PuntoC del conector).
  6. Para asignar atributos eléctricos a los segmentos de recorrido:
    1. Haga clic en Herramientas > Sistema de recorrido > Componentes eléctricos > Editar alambres tool_EditWires_Electrical.gif.
    2. Especifique los alambres y los cables que desee utilizar.
    3. Para especificar la ruta de conexión, realice una de las acciones siguientes:
      • Seleccione los segmentos de recorrido entre los conectores en ambos lados de la Bandeja portacables.
      • En la Lista de cables pareados, haga clic en Seleccionar trayecto.
      La ruta de conexión entre los conectores se identifica automáticamente.
    4. Haga clic en PM_OK.gif.
  7. Salga del croquis.
    Puede utilizar el mismo procedimiento para crear recorridos para conectores con conductos de calefacción, ventilación y aire acondicionado.
