Vista preliminar de un componente de relación de posición en una ventana independiente

En este ejemplo, se agrega una relación de posición concéntrica entre un remache y el orificio de pivote de las cuchillas de unas tijeras. Usted utiliza la ventana de vista preliminar de componente para facilitar la selección de la cara cilíndrica pequeña del taladro.

1. Abra directorio_de_instalación\samples\whatsnew\assemblies\component_preview\scisssors.sldasm.

2. Seleccione blade<1>.

3. En la barra de herramientas contextual, haga clic en Ventana de vista preliminar de componente .
   La ventana de vista preliminar de componente se abre y muestra el componente seleccionado.


4. En la ventana de vista preliminar de componente:
   1. Amplíe y gire la vista.

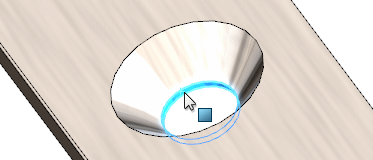

   2. Seleccione la pared cilíndrica del taladro.

5. En la ventana principal, pulse Ctrl + seleccione el barril del remache.

6. Haga clic en Concéntrico (barra de herramientas contextual Relaciones de posición rápidas).
   La relación de posición se completará.


7. Haga clic en Salir de la vista preliminar.
