Puede modificar el formato de anotación de taladro editando el archivo de definición de formato de anotación de taladro, calloutformat.txt.
A continuación se muestra un ejemplo de la edición de calloutformat.txt.
Utilice el código de la biblioteca de símbolos para colocar símbolos y ordenarlos en la definición de cada tipo de taladro del asistente. Por ejemplo, <MOD-DIAM> crea un símbolo de diámetro. El final del archivo contiene descripciones de texto de las variables.
*Las variables válidas del Asistente para taladro son las siguientes:
*VARIABLE- *<hw-type>
- *<hw-std>
- *<hw-fsttyp>
- *<hw-fstsze>
- *<hw-cbdepth>
- *<hw-cbdia>
- *<hw-cdrlang>
- *<hw-cdrldepth>
- *<hw-cdrldia>
- *<hw-csang>
|
DESCRIPCIÓN*- Type
- Estándar
- Tipo de cierre
- Tamaño del cierre
- Profundidad de refrentado
- Diámetro de refrentado
- Ángulo de perforado hasta intermedio
- Profundidad de perforado hasta intermedio
- Diámetro de perforado hasta intermedio
- Ángulo de avellanado
|
Para utilizar el archivo de definición:
- Busque el tipo de taladro que desea.

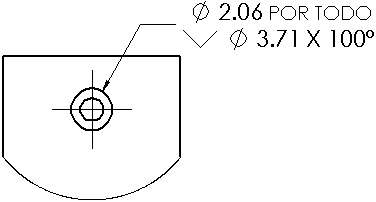

Definición de un avellanado a través de un taladro:
COUNTERSINK-THRU=<MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
- Modifique la definición.

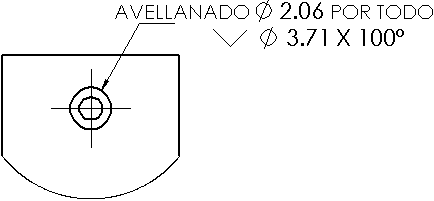

En este ejemplo, se agrega el texto C'SINK y un espacio antes del símbolo <MOD-DIAM>:
COUNTERSINK-THRU=C'SINK <MOD-DIAM> <hw-thruholedia> <hw-thru>;\
<HOLE-SINK><MOD-DIAM> <hw-csdia> X <hw-csang>
