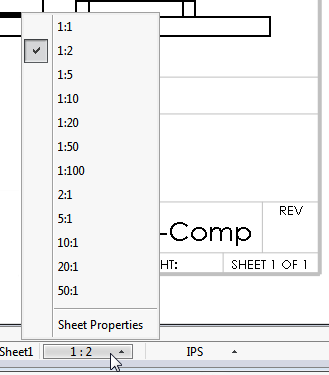

Automáticamente ajustar la escala de las nuevas vistas de dibujo en las opciones de dibujo controla la escala de las nuevas vistas tal y como se indica a continuación:
-
Cuando esta opción está seleccionada, el software SOLIDWORKS automáticamente ajusta la escala de las vistas para adaptarlas de la mejor manera posible a la hoja de dibujo y la escala de ésta se ajusta para coincidir con la escala de las vistas.
- Cuando no está seleccionada, las vistas se insertan a la escala de la hoja de dibujo.
Al insertar vistas proyectadas, auxiliares y de sección, la escala se establece en Utilizar escala del padre. Si se cambia la escala de la vista padre, se actualiza la escala de todas las vistas hijas que utilizan la escala del padre.
