Puede crear los pasos de vista explosionada que giran un componente con o sin la traducción lineal.
Para crear una vista explosionada en un ensamblaje, haga clic en .
Para incluir una rotación en un paso de vista explosionada:
- Con el PropertyManager abierto, seleccione los componentes para girar en el paso explosionado.
Aparecen las asas de rotación y traducción.

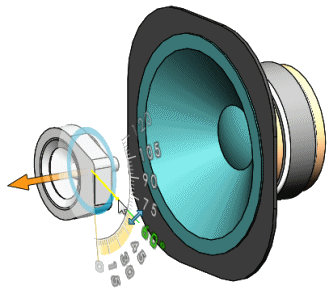

- Seleccione un asa de dirección rotacional y gírela hasta la posición deseada.
Puede incluir la rotación y la traducción en el mismo paso explosionado. También puede modificar la distancia de traducción del paso de explosión y los valores del ángulo de rotación en el PropertyManager.
- Para completar el paso de explosión, haga clic en Finalizar.
