Incluir anotaciones y cotas en renderizados finales

Puede incluir cotas y anotaciones que se encuentran en un renderizado final de PhotoView 360 si están actualmente visibles en una pieza o en un ensamblaje.

En relación con la imagen en la zona de gráficos de SOLIDWORKS, las cotas y anotaciones del renderizado final tienen las características siguientes:

  • Son proporcionalmente iguales.
  • Están en la misma posición relativa.
  • Muestran el mismo texto, los mismos símbolos y las mismas líneas indicativas.

Para incluir las anotaciones y dimensiones en los renderizados finales:

  1. Lleve a cabo una de las siguientes acciones:
    • Haga clic en PhotoView 360 > Programar renderizado .

      En el cuadro de diálogo Programar renderizado, seleccione Renderizar cotas y anotaciones visibles.

      Para crear un archivo .png adicional que contenga solo las anotaciones y cotas, seleccione Guardar las anotaciones en una imagen independiente.

    • Haga clic en PhotoView 360 > Renderizado final.

      Aparece un cuadro de diálogo con opciones para incluir cotas y anotaciones.

      Seleccione Incluir cotas o anotaciones en el renderizado final para evitar el cuadro de diálogo Renderizado final y guarde inmediatamente la imagen de vista preliminar utilizando el cuadro de diálogo Guardar imagen.

      Seleccione Renderizar sin cotas o anotaciones para abrir el cuadro de diálogo Renderizado final para hacer ajustes detallados en el renderizado antes de guardar la imagen. Las cotas y anotaciones visibles en la zona de gráficos no se renderizan.

    Si elige renderizar las cotas y anotaciones, la barra de progreso Anotaciones de renderizado le informa de que la información del modelo se está transfiriendo a PhotoView 360.
  2. Cuando el renderizado haya finalizado, haga clic en Aceptar.

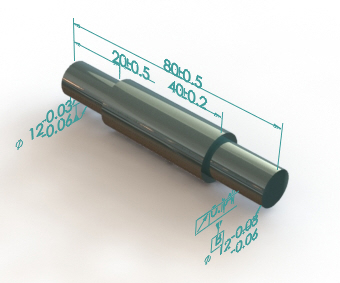

    La imagen renderizada incluye las cotas y anotaciones.
