SOLIDWORKS yazılımının 3B'ye Tara fonksiyonunu kullanarak herhangi bir tarayıcıdan tarama verisi (mesh veya nokta bulutu dosyaları) veya matematik yazılımından eğri verisi açabilir, veri hazırlayabilir ve sonra bu veriyi yüzeye ya da katı modele dönüştürebilirsiniz.
Tarama verisini açtığınızda, bu veriyi yeni parça verisi olarak açabilirsiniz ya da mevcut durumda aktif olan parça belgesine alabilirsiniz. Seçenekler iletişim kutusunda Seçenekler'e tıklayın ve seçenekleri ayarlayın.
ScanTo3D, dijital olmayan verilerden karmaşık 3B modelleri oluşturmak için gereken süreyi büyük ölçüde azaltır. Tasarımcılar ScanTo3D'yi pek çok farklı amaç için kullanabilirler:
-
Medikal tasarımcılar - Referans için anatomik objeler oluşturma.
Yüzey Sihirbazının Otomatik oluşturma özelliği kullanılarak, bir elin taranmış verisinden oluşturulan model örneği.
- Tüketim ürünü tasarımcıları - Kil veya köpük gibi malzemelerden yapılan fiziksel bileşenlerin hızlı gösterimlerini oluşturma.
- Makine tasarımcıları - OEM parçalarına hızlı referans oluşturma.
3B'ye Tara, yalnızca SOLIDWORKS Premium'da mevcuttur. 3B'ye Tara fonksiyonunu etkinleştirmek için öğesine tıklayın ve ScanTo3D seçeneğini belirleyin.

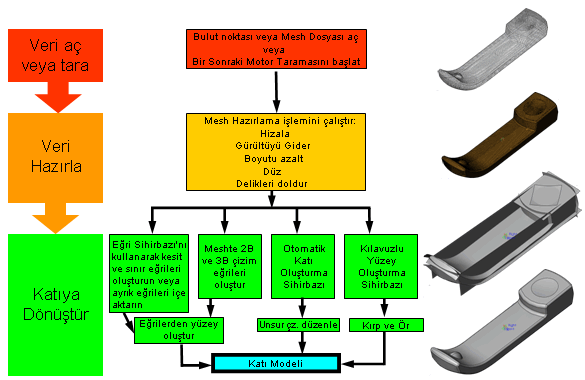

ScanTo3D Sürecine Genel Bakış
