Teknik Resimlerde Ölçekler

Teknik resimlerde ölçekler, çalışma sayfaları veya görünümler için geçerlidir. Etkin teknik resim çalışma sayfası için ölçek, pencerenin altındaki durum satırında görüntülenir; etkin görünüm için ölçek ise görünüm PropertyManager'da gösterilir. Bir teknik resmi yazdırırken de ölçeklendirebilirsiniz.

Ölçeklerin Ayarlanması

Ölçekleri ayarlamak için:

  • Mevcut bir teknik resim çalışma sayfasının ölçeğini ayarlamak için şunlardan birini yapın:

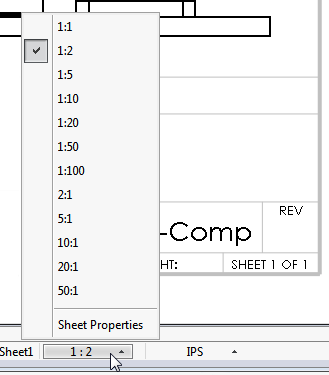

    • Durum çubuğunda, Çalışma Sayfası Ölçeği öğesine ve bir ölçeğe tıklayın.

    • Çalışma sayfasına sağ tıklayın ve Özellikler seçeneğini belirleyin, sonra da Ölçek değerlerini düzenleyin.
  • Teknik resim görünümünün ölçeğini ayarlamak için, şunlardan birini yapın:
    • Mevcut teknik resim görünümleri için, bir görünüm veya görünümler seçtikten sonra PropertyManager'da Ölçeği ayarlayın.
    • PropertyManager'ın görünüm ekleme sırasında görüntülendiği yeni teknik resim görünümleri için (Model, Yansıtılmış, Önceden Belirlenmiş vb.), PropertyManager'da Ölçeği ayarlayın.
Özel ölçek kullan seçeneğinde önceden ayarlı seçenekler, ölçümlendirme standardına göre farklılık gösterir.

Otomatik Ölçeklendirme

Teknik Resim Seçenekleri içindeki Yeni teknik resimleri otomatik olarak ölçeklendir, yeni görünümlerin ölçeklemesini şu şekilde kontrol eder:
  • Seçiliyken SOLIDWORKS yazılımı, görünümleri teknik resim çalışma sayfasına en iyi sığacak şekilde otomatik olarak ölçeklendirir ve teknik resim çalışma sayfasının ölçeği, görünümlerin ölçeği ile aynı olur.
  • Seçili durumdan çıkarıldığında, görünümler teknik resim çalışma sayfasının ölçeğinde eklenir.
Yansıtılmış Görünümler, Yardımcı Görünümler ve Kesit Görünümleri eklediğinizde ölçek Üst öğe ölçeğini kullan seçeneğine ayarlanır. Bir üst öğe görünümünün ölçeğini değiştirirseniz, üst öğe ölçeğini kullanan tüm alt öğe görünümlerinin ölçeği güncellenir.

PropertyManager'larda Ölçekler

Üst öğe ölçeğini kullan Üst öğe görünümü için kullanılan ölçeğin aynısı uygular. Bir üst öğe görünümünün ölçeğini değiştirirseniz, üst öğe ölçeğini kullanan tüm alt öğe görünümlerinin ölçeği güncellenir.
Çalışma sayfası ölçeğini kullan Teknik resim çalışma sayfası için kullanılan ölçeğin aynısı uygular.
Özel ölçek kullan Tanımladığınız bir ölçeği uygular. Kullanıcı Tanımlı'yı seçerseniz aşağıdaki kutuya şu formatta bir ölçek yazın: x:x veya x/x. Parçalarda detaylandırma görünümlerinde kullanılan geometriyi korumak için Model metin ölçeğini kullan'ı seçin.
Özel ölçek kullan seçeneğinde önceden ayarlı seçenekler, ölçümlendirme standardına göre farklılık gösterir.
