Tesisat Montajlarının Teknik Resimleri

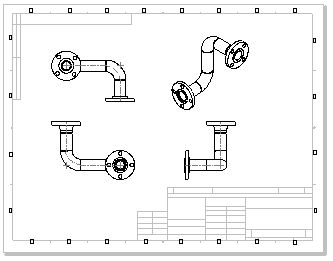

Bir tesisat altmontajının teknik resminde merkez çizgisi yazı tipini kullanarak boru veya tüpün yolunu görüntüleyebilirsiniz.

  • Tesisatın 3B çizimi montaj belgesinde gösteriliyorsa yol yeni oluşturduğunuz herhangi bir teknik resimde otomatik olarak görüntülenir.
  • Çizim montaj dokümanında gizliyse yol yeni teknik resim görünümlerinde de gizlidir.


Bir tesisat altmontajı teknik resimdeki bir malzeme listesinin bazı özel gereksinimleri vardır.

Yol Görünümünü Görüntüleme

Bir görünümdeki yolu göstermek için:

  1. Görünüm için FeatureManager tasarım ağacını genişletin ve Tesisat unsurunu genişletin.
  2. 3B çizime sağ tıklayın ve Göster'i seçin.
