Belge Özellikleri - Malzeme Listesi

Malzeme listeleri için belge düzeyinde draft ayarları belirtebilirsiniz. Tüm belge türlerinde kullanılabilir.

Bu sayfayı açmak için:

Bir teknik resim veya bir montaj malzeme listesi açıkken Seçenekler öğesine (Standart araç çubuğu) tıklayın, Belge Özellikleri sekmesini ve ardından Tablolar > Malzeme Listesi öğesini seçin.

Genel draft standardı

Genel draft standardı Seçili Draft Standardı sayfası ayarlarından devralınır.

Sınır

Kutu Sınırı Tablonun dış sınırı için bir çizgi kalınlığı seçin.
Izgara Sınırı Tablonun iç ızgara çizgileri için bir çizgi kalınlığı seçin.

Metin

Yazı Tipi

Yazı tipini değiştirmek için tıklayın.

Sıfır miktar görünümü

Tire Konfigürasyonda bir montaj bileşeni eksik olduğunda, Miktar sütunu için bir görünüm seçeneği belirleyin.
Sıfır
Boş

Eksik bileşen

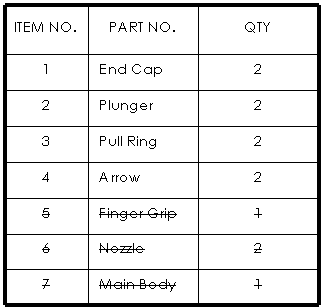

Eksik bileşen için sırayı sakla Konfigürasyonda eksik olan montaj bileşenlerini listelemek için seçin.

Eksik bileşenlerin listesini üstü çizili yapmak için Üstü çizili metin ile göster'i işaretleyin.

Katman

Katman
Bir katman seçin.
Teknik resim katmanlarını, belge özellikleri için seçmeden önce oluşturmalısınız.
Teknik resim görünümü belgesinde, bu katman ayarlarını uygulamak için Katman (Katman araç çubuğu) için Standart Başına öğesini seçmelisiniz.

Seçenekler

Öncü sıfırlar
Standart Baştaki sıfırlar genel draft standardına göre görüntülenir.
Göster Ondalık basamaklardan önceki sıfırlar gösterilir.
Kaldır Öncü sıfırlar görüntülenmez.
Sondaki Sıfırlar
Akıllı Sondaki sıfırlar, ANSI ve ISO standartlarına uyarak tüm ölçü değerleri için atılır.
Standart Sondaki sıfırlar ASME Y14.5M-1994 standardına göre görünür.
Göster Sondaki sıfırlar Birimler için belirttiğiniz ondalık basamaklara göre görüntülenir.
Kaldır Sondaki sıfırlar görüntülenmez.
Konfigürasyon adının yanına "MKTR" ekleme Konfigürasyon sütunundan QTY sözcüğünü çıkarmak için seçin.
Bu seçeneği, bir malzeme listesi eklemeden önce işaretlemeniz gerekir. Bir malzeme listesi mevcut olduktan sonra işaretlerseniz, bu seçeneğin herhangi bir etkisi olmaz.
"MKTR" sütun adını şablondan kopyalama Miktar sütunu üstbilgisi için /MKTR dizesi ile eklenen konfigürasyon adını kullanmak için işaretleyin.
Yalnız üst seviye malzeme listelerini tek konfigürasyona sınırla Yalnızca üst düzey malzeme listelerini bir yapılandırmaya sınırlamak için seçin. Malzeme listesindeki konfigürasyonu değiştirdiğinizde, miktar sütunu etiketi değişmez.
Malzeme listesini otomatik güncelle İlişkili montaja bileşenler eklediğinizde veya sildiğinizde malzeme listesini güncellemek için işaretleyin.
