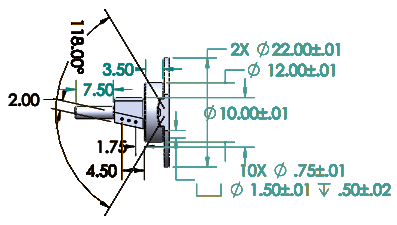

Dinamik Detaylandırma Görünümleri seçeneğini etkinleştirdiğinizde, yalnızca mevcut model oryantasyonuyla ilgili detaylandırma görünümlerini görürsünüz. Modeli döndürdüğünüzde, model oryantasyonuna dik olmayan detaylandırma görünümleri solar ve dike yaklaşan detaylandırmalar görünür.
Detaylandırma görünümleri Dinamik Detaylandırma Görünümleri kullanılarak görüntülendiklerinde otomatik olarak etkin görünüm şeklinde ayarlanabilirler.
Dinamik Detaylandırma Görünümleri özelliğini etkinleştirmek için aşağıdakilerden birini yapın:
-
Dinamik Detaylandırma Görünümleri
(SOLIDWORKS MBD CommandManager) öğesine tıklayın.
- FeatureManager tasarım ağacında Detaylandırmalar
öğesine sağ tıklayın ve Dinamik Detaylandırma Görünümleri
seçeneğine tıklayın.
Dinamik Detaylandırma Görünümleri özelliğini etkinleştirdiğinizde gördüğünüz detaylandırma tipleri, Detaylandırmalar kısayol menüsünden veya Detaylandırma Özellikleri iletişim kutusundan seçtiğiniz detaylandırma tiplerine bağlıdır. Kullanılabilir seçenekler şunlardır:
-
Unsur ölçümlendirmelerini göster
-
Referans ölçümlendirmelerini göster
-
DimXpert Detaylandırmalarını Göster
-
Referans Detaylandırmaları Göster. Referans ölçümlendirmeleri, balonlar, yüzey cilası sembolleri, kaynak sembolleri, geometrik tolerans sembolleri, datum unsuru sembolleri ve datum hedefleri dahil olmak üzere ölçümlendirme olmayan detaylandırmaları görüntüler.
Tüm Görünümleri Dinamik Görünüm Modunda Göster. FeatureManager tasarım ağacının Detaylandırmalar klasöründeki göster/gizle durumlarından bağımsız olarak tüm detaylandırma görünümlerini gösterir. Silindiğinde yalnızca gizlenmemiş detaylandırma görünümleri gösterilir.
