Tabloya Revizyon Ekleme

Tabloya bir revizyon eklemek için (bir satır ekleme):

  1. Etkinleştirilmiş revizyon tablosunun sol alt kısmındaki komutuna tıklayın.

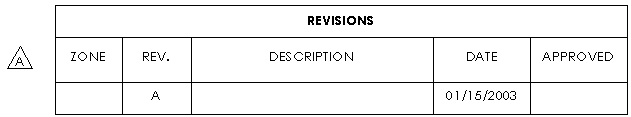

    Tabloya geçerli tarihle bir revizyon eklenir. Tabloda zaten revizyonlar varsa yeni revizyon son revizyonun altında belirir ve bir sonraki harfi içerir.

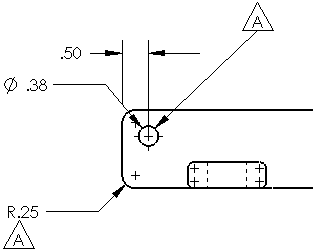

  2. Teknik resme bir veya birkaç revizyon sembolü yerleştirmek için tıklayın. Bir lider eklemek için, sembolü tepe noktasına, kenara veya yüze yerleştirin.
    Semboller, Not detaylandırmalarıdır.
    Revizyon tablosuna satır eklemek için alternatif bir yöntem de revizyon tablosuna sağ tıklamak ve Revizyonlar > Revizyon Ekle'yi seçmektir.

Revizyon tablosuna satır eklediğinizde Revizyon Sembolü aracını çağırmak için bir seçenek ayarlayabilirsiniz.

Araçlar > Seçenekler > Sistem Seçenekleri > Teknik Resimler altından Yeni revizyon eklerken sembolü etkinleştir seçeneğini işaretleyin. Seçiliyken, revizyon tablosuna bir satır eklediğinizde, teknik resme revizyon sembolleri ekleyebilmeniz için Revizyon Sembolü aracı açılır. Seçili değilken, yeni satırdaki Açıklama sütunu metin ekleyebilmeniz için etkinleştirilir.
