Örnek: Geometri Karşılaştır Yardımcı Programını Çalıştırma

Bir modelin iki sürümünü karşılaştırmak ve karşılaştırma verilerini bir modele kaydetmek için:

  1. apple.sldprt ve peach.sldprt gibi iki parça dosyası açın.
    apple.sldprt
    peach.sldprt
  2. Araçlar > Karşılaştır > Geometri öğesine tıklayın.
  3. Karşılaştır Görev Bölmesi'nde:
    1. Referans belge için apple.sldprt dosyasını seçin.
    2. Değiştirilmiş belge için peach.sldprt dosyasını seçin.
  4. Karşılaştırılacak öğeler altında, Geometri öğesini seçin ve Çalıştır öğesine tıklayın.
    İki parça dosyası yan yana görüntülenir.
  5. Hacim karşılaştırması altında, Ortak Hacim, Çıkarılan malzeme ve Eklenen Malzeme öğelerine tıklayın.

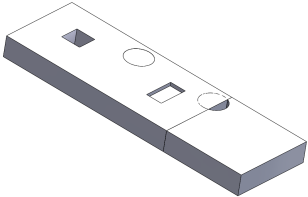

    apple.sldprt
    peach.sldprt
  6. Kapanınca gövdeleri koru öğesini seçin ve referans belgeyle farklılıkları korumak için apple.sldprt dosyasına ekle öğesine tıklayın.
  7. Görev Bölmesi'nden çıkmak için Kapat öğesine tıklayın.
    Karşılaştırma verileri apple.sldprt dosyasına kaydedilir.

  8. Grafik alanında, apple.sldprt penceresini genişletin. Sonra da FeatureManager tasarım ağacında, Hacmi Karşılaştır klasörünü ve her alt klasörü genişletin.
    Parçaya eklenen ve parçadan çıkarılan gövdeleri vurgulamak için her malzeme objesine tıklayabilirsiniz.
