Kesit Görünümlerinde Sorun Giderme

Bir kesit görünümü modelin bazı bölümleri kesilmemiş olarak görüntülenirse ve model, sarkan (kahverengi) renkte ise aşağıdaki durumları kontrol edin:
  • Kesit çizgisi model boyunca tam uzanmıyor olabilir. Gerektiğinde kesit çizgisini uzatın veya Kesit Görünümü PropertyManager'ındaki Kesit Görünümü'nde Kısmi kesit seçeneğini kullanın.
  • Kesme, görünümde doğru görüntülenemeyecek olan sıfır kalınlıklı geometri ile sonuçlanabilir. Bu sorunu düzeltmek için kesit çizgisinin konumunu değiştirin.
  • Model geometrisinde bir sorun olabilir. Geçersiz geometriyi tanımlamak için Araçlar > Hesapla > Kontrol et öğesini kullanın.

Kesme çizgisindeki köşeler, kesit görünümünde kenarlar oluşturabilir. Kenarları kaldırmak için Kesit Görünümü PropertyManager'ından Diğer Özellikler'i tıklayın ve Kesme çizgisi omuzlarını gizle'yi seçin.

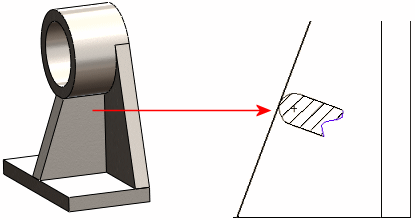

Kimi zaman bir görünüm ile yerpaylaşımlı bir çizim geometrisi kullanarak bir kesit görünümü oluşturmanız gerekebilir. Kesit Görünümü aracı uygun değilse döndürülmüş kesit görünümleri oluşturabilirsiniz.
