定義橫樑或桁架、接合條件和所選橫樑的剖面屬性。對於橫樑，您要控制力及力矩至每一端的轉換。這讓您在各端釋出 (設定為零) 任何力及力矩組成。請注意，拘束套用至接合，因此也套用至在接合會合的所有橫樑端。
此處所指定的選項優先於拘束。例如，如果您定義一個橫樑端為「鉸鏈」，並套用一個「固定」的拘束至相關的接合上，指定的橫樑端會作為「鉸鏈」使用，且不帶有任何力矩。
在 Simulation 研究樹狀結構中，用右鍵按一下橫樑定義，然後按一下編輯定義。
類型
設定所選結構成員的元素類型。
|
橫樑
|
橫樑元素能抵抗軸、彎曲及扭矩負載。
|
|
桁架
|
桁架元素僅能抵抗與軸向彈簧類似的軸負載。
|
|
顯示橫樑方向
|
在圖面中切換橫樑方向的顯示情形。 紅色箭頭顯示每個橫樑的正軸向，綠色箭頭顯示正方向 1，藍色箭頭顯示所選橫樑的正方向 2。
|
橫樑力及應力列出時會相對於橫樑的局部座標系統。 軸壓縮負載下的橫樑或桁架，其軸橫樑應力值顯示為負，而軸拉伸負載下的橫樑，其軸橫樑應力值則顯示為正。
終端1 連接(1)
設定橫樑終端1
的力量和力矩。僅用於橫樑中。
橫樑的終端 1
和終端 2
會在圖面中以不同的顏色強調顯示。
|
剛性(R)
|
此端沒有釋出力或力矩。如果拘束被套用至相關的接合中，拘束條件會完全定義力及力矩的轉移。如果沒有套用拘束，會在相關的結合上假定連續性。除非有理由要在此端釋出 (設定為零) 力或力矩，否則請使用此選項。
|
|
鉸鏈
|
終端可以自由旋轉，且不會轉移任何力矩到接合上。套用此條件到於接合處會合的所有橫樑端上，來定義接合為一居間的鉸鏈。
|
|
滑動
|
終端可以自由平移，且不會轉移任何力到接合上。
|
|
手冊
|
在每個力量及力矩組成中，指定是否已知手動設定為零。
|
鉸鏈 - 第一個位置(I)
|
選擇此選項來將相對於剖面第一個方向的力矩設定為零。終端可相對於此方向旋轉。
|
|
鉸鏈 - 第二個位置(N)
|
如果有關剖面第二個方向的力矩已知為零，請選擇此選項。終端可相對於此方向旋轉。
|
|
鉸鏈 - 沿橫樑(A)
|
如果有關橫樑軸方向的力矩已知為零，請選擇此選項。終端可相對於此方向旋轉。
|
|
滑動 - 第一個方向(T)
|
如果剖面第一個方向的力量已知為零，請選擇此選項。終端可沿此方向平移。
|
|
滑動 - 第二個方向(D)
|
如果剖面第二個方向的力量已知為零，請選擇此選項。終端可沿此方向平移。
|
|
滑動 - 沿橫樑(L)
|
如果橫樑軸方向的力量已知為零，請選擇此選項。終端可沿此方向平移。
|
|
終端2 連接(2)
設定橫樑終端2 的力量和力矩。選項與終端 1 類似。
剖面屬性
針對使用 SOLIDWORKS 資料庫中熔接輪廓的結構成員，軟體會計算剖面屬性。 針對自訂熔接輪廓，請輸入使用者定義的剖面屬性。
|
單位(U)
|
計算扭轉常數及最大剪應力 距離的長度單位。
|
|
扭轉常數 (K)
|
顯示扭轉勁度常數 (長度至四次方)。扭轉常數是橫樑的剖面函數。
此軟體可計算大多數橫樑輪廓的扭轉常數。關於各種剖面的扭轉常數公式，請參閱 Formulas for Stress and Strain, Roark and Young, Chapter 9, Table 20。
|
|
最大剪力的距離 (CTOR)
|

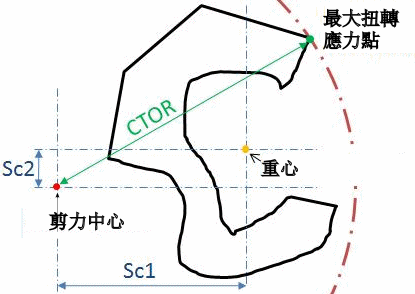

從剖面的剪力中心到剖面上最遠的點的最遠距離 (以剪力中心為中心之外接圓的半徑)。
最大扭矩剪應力可從下公式計算而得：τ max = ( T / K )* CTOR，其中 T 為套用的扭矩。
|
|
剪力係數
|
剪力係數可計算造成整個橫樑剖面剪力應力分佈不均勻的情況。其值視橫樑的剖面區域形狀而定。例如，對於矩形剖面，剪力係數為 5/6；對於實體環形剖面為 9/10；對於中空環形剖面為 1/2。
由於剪力的關係，系統會將剪力係數作為橫樑的總應變能來計算。如需剪力係數的推導資訊，請參閱 Simplified Method for Calculating Shear deflections of beams by Ivan Orosz, USDA Forest Service Research Note FPL-0210。
|
|
重設(R)
|
將變數重設回其預設值。
|
