此選項僅適用於所有的所選面皆為圓柱面的情形。每個面可具有不同的軸。各個面的徑向、周向及軸向方向係以其本身的軸為準。
| 屬性
|
值
|
|---|
| 實體網格的可能自由度 (DOF)
|
3 向平移
|
| 殼化網格的可能自由度 (DOF)
|
3 向平移及 3 向旋轉
|
| 桁架的可能自由度 (DOF)
|
3 向平移
|
| 3D 符號
|
|
|
| 平移
|
旋轉
|
|
| 可選圖元
|
僅限於圓柱面
|
| 平移
|
 徑向
 周向
 軸向
|
| 旋轉 (僅適用於薄殼)
|
相對於徑向方向
相對於圓周方向
相對於軸向方向
|

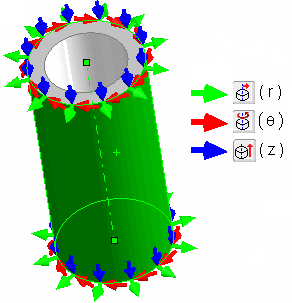

與圓柱面相關的徑向 (r)、圓周 (θ) 及軸向 (z) 方向如下圖所示。
範例
假設您有一個圓柱面，而其軸與整體座標 Z 軸同軸。
- 如果您將圓柱面僅限制在徑向方向： 該面將可在 Z 方向自由移動，並繞著 Z 軸旋轉。 而所有其他四個剛性本體動作則會被抑制。
- 如果您將圓柱面僅限制在圓周方向： 該面將可在 Z 方向自由移動。 而所有其他四個剛性本體動作則會被抑制。 尤其是，該面不會繞著 Z 軸旋轉。
- 如果您將圓柱面僅限制在軸向方向： 該面在 Z 方向將無法移動。 也無法在 X 和 Y 方向上旋轉。 不過還是可在 X 與 Y 方向上自由平移，並繞 Z 軸旋轉。 因此，只有三個剛性體運動將被抑制。
當一個剛性本體動作抑制在某一特定方向時，並不表示圓柱面不會在該方向變形。 這意謂著，該圓柱面在特定方向上無法以整體自由移動。
|
|

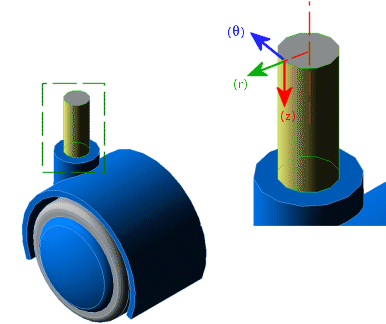

| 假設一模型中有兩個萬向輪。 您可以使用 在圓柱面上 選項，將輪銷的軸向平移 (z) 以及徑向平移 (r) 設為零。 輪銷可於圓周方向 (Θ) 自由旋轉。 |
|
|
| 零件的殼化網格。
|
您可以使用 在圓柱面上 選項，將薄殼面的軸向平移 (z) 以及徑向平移 (r) 設為零。 該面可於圓周方向 (Θ) 自由旋轉。 |
