使用此 PropertyManager 來設定導角特徵的屬性。
若要開啟此 PropertyManager：
- 從開啟的零件開始。 按一下導角
(「特徵」工具列)，或。
要產生導角的項目
顯示的選項會根據導角類型而有所不同。 選擇適當的項次來產生導角。
導角參數(P)
顯示的選項會根據導角類型而有所不同。 設定適當的參數。
| |
更改方向(C) |
|
| |
導角方法 |
選擇以下其中一個項目︰
|
相互對稱
|
|
|
對稱
|
|
|
弦寬
|
在您為寬度設定的弦距上產生「面 - 面」導角。
|
|
控制線
|
設定「面 - 面」導角的邊界。 使用單一控制線時，導角是對稱的。 您可選擇多個控制線。 控制線可控制面之間的接合。
|
|
| |
|
  |
| |
|
多條控制線可以產生非對稱的導角。 選擇一或兩條控制線來控制導角的形狀。 |
 |
距離 |
|
 |
角度 |
|
| |
等距 |

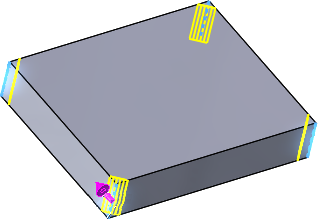

針對與頂點之間的距離套用單一值。 設定距離 。 |
| |
偏移距離 |
|
| |
多個距離導角 |
適用於使用對稱參數的偏移面導角。 選擇多個圖元，然後將距離標註編輯為所需的值。
|
導角選項
| |
穿透面選法 |
讓您能穿透隱藏邊線的面來選擇面。
|
| |
保持特徵 |
在套用導角時，保留若不使用此選項即會移除的的特徵，如除料或伸長。 |
 |
 |
 |
| 原始零件 |
清除保持特徵 |
核取保持特徵 |
| |
輔助點 |
當面混合處有不清楚的情況發生時，可解決模糊不清的選擇。 在輔助點頂點中按一下，然後在您要產生「面 - 面」導角的那一側，按一下頂點。 導角即會在靠近輔助點的位置產生。 |
