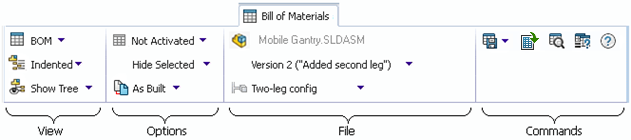

使用材料明细表选项卡查看计算的材料明细表。
要显示所计算的材料明细表：
选择 SOLIDWORKS 装配体或工程图。 在 材料明细表 选项卡上，为 材料明细表 选择带
图标的材料明细表。
选项
|
激活
|
控制材料明细表在材料明细表视图中是否可见。 |
|
选定文件
|
在材料明细表文件列表中显示或隐藏选定的顶层文件。 |
 |
参考引用的版本
|
指明的零部件版本是装配体创建时的版本还是零部件的最新版本。 |
文件
| 源文件 |
（只读）装配体或工程图文件名称。 |
|
文件版本
|
允许您为显示材料明细表选择源文件版本。 |
|
配置
|
允许您为显示材料明细表选择源文件配置。 |
材料明细表
管理员配置材料明细表模板，该模板决定材料明细表中显示的列。 这些是默认列。
|
文件名称
|
装配体零部件的文件名称。 |
|
配置
|
装配体中的配置名称。 |
|
零件编号
|
在零部件中定义的零件号。 |
|
数量
|
该配置的零部件数量。 |
|
状态
|
SOLIDWORKS PDM 中零部件文件的状态。 |
|
说明
|
文件中的零部件说明。 |
|
修订版
|
SOLIDWORKS PDM 中零部件文件的修订版本号。 |
快捷菜单
在材料明细表列表中右键单击选择一个文件并显示下列命令：
|
在新窗口中浏览到
|
选择文件并打开新的资源管理器，选定的文件会显示在新窗口的顶部窗格中。 |
|
浏览到
|
将右侧窗格顶部区域焦点更改为所选文件。 如果选定的文件是工程图或装配体，会显示文件的材料明细表。 |
|
更改缩略图预览大小
|
将缩略图预览的大小更改为小、中或大。 默认情况下，将选中中。 当您在一个表中选择大小时，SOLIDWORKS PDM 将在适用的表中和选项卡上设置相同的大小。 当您选择中或大时，非 SOLIDWORKS 文件的缩略图预览可能会不清晰。
|
