可以指定注释的文档层绘图设定。适用于所有文档类型。
要打开此页面：
请在打开工程图后，单击 选项
（“标准”工具栏），选择 文档属性 选项卡，然后选择 。
基本注释标准
|
基本注释标准
|
选择一个标准： -
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
GOST
-
GB
|
引线样式
引线样式
|
选择： 样式。 |
引线厚度
|
选择： 一个厚度值，或选择自定义大小，然后输入厚度值。 |
引线连接于注解
|
引线连接于注解
|
选择一个默认的定位点位置：
|
|
引线显示
|
引线显示
|
选择：-
直线(S)
-
折弯。 在引线中插入与文字对齐的水平折弯。 选取：
-
使用文档引线长度。 从注解页面设置派生引线长度。
-
引线长度。 可让您输入引线非弯曲部分的长度。
-
下划线
|
|
引线对齐捕捉（可用于 DIN 和 JIS 标准） |
允许零件序号中的引线捕捉到零件序号的一侧。
|
格式化
|
段落间距
|
设定相邻段落之间的间距。 |
当选定所有文本时，段落之间的间距是 0.25 英寸
|
|

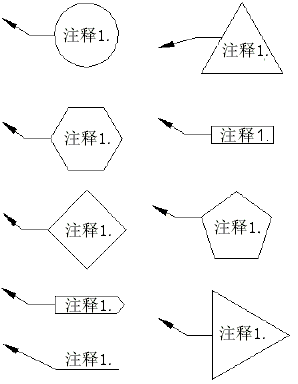

不显示带边框的句点
|
当注释具有边框时隐藏段落编号之后的句点。 |
|
图层
| 图层 |
选择一个图层。 必须首先为工程图创建图层，然后才能为文档属性中选择这些图层。
|
必须在工程图视图文档的图层（“图层”工具栏）中选择依照标准以应用这些图层设置。
