DisplayManager 上的 光源
文件夹列举了应用于当前模型的光源的信息。
要显示此文件夹：
在 DisplayManager 上单击 查看布景、光源和相机
，然后展开 光源
文件夹。
添加 PhotoView 360 后，将
光源
文件夹重新命名为
SOLIDWORKS 光源
且还显示
PhotoView 360 光源
文件夹。 而点光源、聚光源、线光源以及阳光将会显示在两个文件夹中，照亮 PhotoView 360 中模型的最佳方式是使用 PhotoView 360 主光源。
光源指示符
SOLIDWORKS 和 PhotoView 360 的照明控件相互独立。
|
SOLIDWORKS
|
在默认情况下，SOLIDWORKS 中的点光源、聚光源和线光源打开。 在 RealView 中无法使用布景照明，因此通常需要手动照亮模型。
|
|
PhotoView 360
|
默认情况下，单个光源为关闭状态 PhotoView 360 中的光源来自 PhotoView 360 主光源
 （布景环境）。 布景环境为呈球形包围布景的 HDR（高动态范围）图像，可生成现实光源和反射。关闭光源情况下，您可使用布景提供的现实光源，该光源通常足够进行渲染。 在 PhotoView 360 中，通常需要使用其他照明措施来照亮模型中的封闭空间。
|

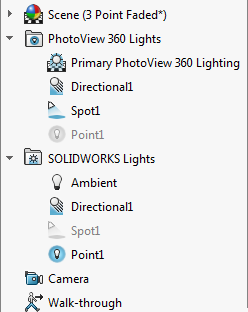

在此图中，DisplayManager 的 布景、光源和相机 窗格中特定光源的图标含义如下：
光源文件夹关联菜单
右键单击 DisplayManager 中的光源
或 SOLIDWORKS 光源
文件夹以查看此节描述的选项。
要查看 PhotoView 360 光源
中的这些选项，请右键单击 PhotoView 360 主光源下方的第一个光源。
点光源、线光源和聚光源关联菜单
当您在 DisplayManager 中右键单击点光源、线光源或聚光源时，将显示额外的选项，如下所示：
| |
在 SOLIDWORKS 中打开
在 SOLIDWORKS 中关闭
|
切换 SOLIDWORKS 中光源的打开和关闭状态。 |
| |
在 PhotoView 360 中打开
在 PhotoView 360 中关闭
|
切换 PhotoView 360 中光源的打开和关闭状态。 |
| |
编辑类型光源
|
打开光源的 PropertyManager。 |
 |
删除
|
从模型中删除光源。 |
