范例 - 磁力配合

在此示例中，您将使用磁力配合连接装配体中地板上的火车轨道。

1. 要创建地面基准面，使用图形区域中打开的地板装配体，单击插入 > 参考几何图形 > 地面基准面。

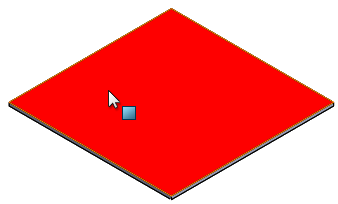

2. 在图形区域中，单击地面基准面的顶面。


3. 单击 。
4. 要将连接点添加到第一轨道，请使用图形区域中打开的直火车轨道，单击工具 > Asset Publisher。
5. 在图形区域中，选择为地面基准面所示的面。


6. 为连接点下的连接点选择所示的边线。


   当您选择线性边线时，将选择中点。
7. 选择为连接方向所示的面。


8. 单击添加接头。


9. 单击 。
   FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。
10. 要将连接点添加到第二轨道，请使用图形区域中打开的弯曲火车轨道，单击工具 > Asset Publisher。

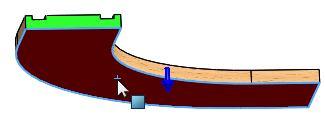

11. 在图形区域中，选择为地面基准面所示的面。

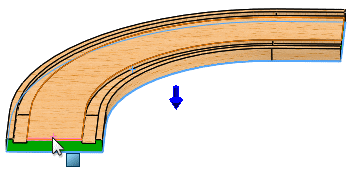

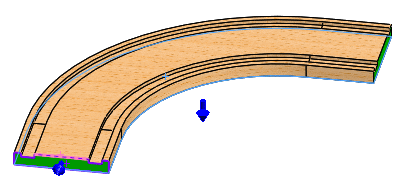

12. 为连接点下的连接点选择所示的边线。


13. 选择为连接方向所示的面。

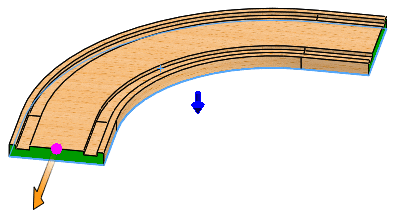

14. 单击添加接头。


15. 单击 。
    FeatureManager 设计树将更新以包括包含地面基准面和接头 1 的已发布参考。
16. 要将资产插入到装配体中，请使用图形区域中打开的地面装配体，单击插入零部件（装配体工具栏）或插入 > 零部件 > 现有零件/装配体。
17. 在 PropertyManager 中，在打开的文档中，选择直轨道，然后拖动指针与附加轨道至所示的图形区域。

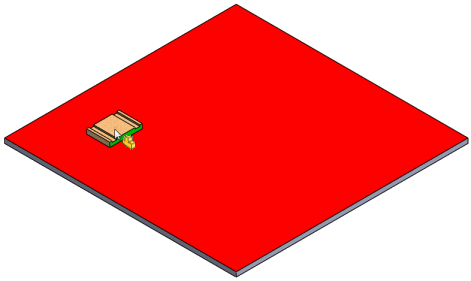

18. 单击以在地板上放置轨道。
    轨道配合地板，因为已包括地面配合。

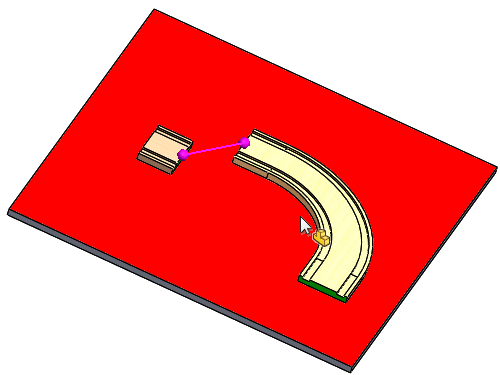

19. 在 PropertyManager 的打开文档中，选择弯曲轨道，然后拖动指针与附加的轨道至所示的图形区域，但不要将其释放。 当您朝着直轨道拖动弯曲轨道时，当您拖动弯曲轨道越接近直轨道时，请注意将出现磁力配合捕捉线。

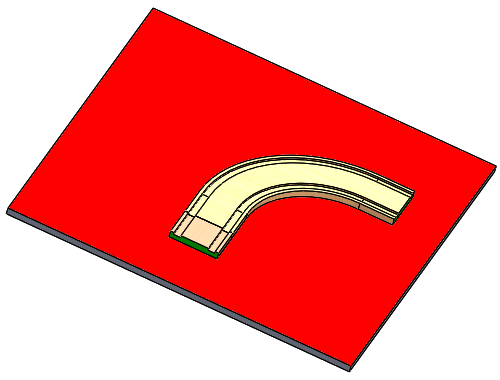

20. 单击以释放弯曲轨道，以便它可以捕捉到直轨道。
