应力热点诊断工具可以检测模型相邻单元之间具有极高应力梯度的区域。 在某些情况下，这些高应力梯度可归因于应力奇异性。
应力热点功能仅可用于使用实体和壳体网格元素的线性静态算例。
应力热点诊断工具可帮助您识别很容易导致应力奇异性的模型区域，方式是检测相邻单元之间的不规则高应力梯度。
应力奇异性概念存在于数值分析中，且不具有物理意义，因为奇异点处并不存在任何无限应力。
应力热点诊断工具可在这些情况下检测出模型中的应力奇异性：
- 实体和壳体上的附近锐角几何边线和内部凹角。
 |
 |

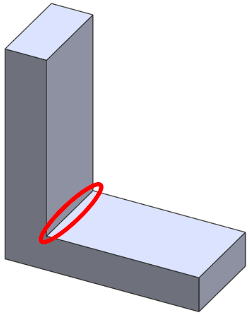

| (a) 在未应用圆角的锐边处检测到应力奇异性。 普通锐边处的几何基准面之间的角度范围从 0º 到 180º。 |

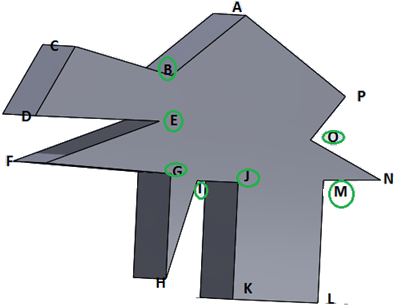

(b) 应力热点诊断工具在圈为绿色的内角处检测到应力奇异性。 这些角在 0º 到 180º 角度之间。 |

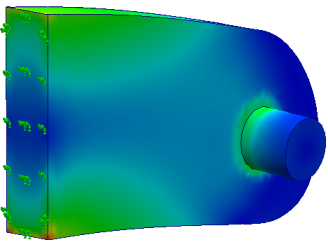

- 应用边界条件限制实体的区域在载荷环境下自由扩展（或收缩）。 记住，实际环境中并不存在“无限刚性”的支持面或夹具。

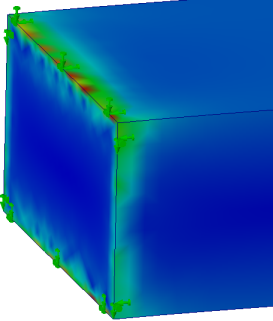

- 在应用载荷/夹具或发生边界条件骤变（从非常刚性到柔性）的实体几何边线上。

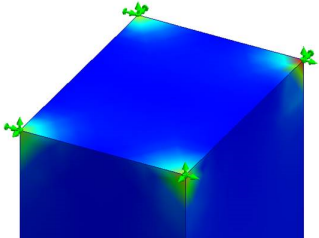

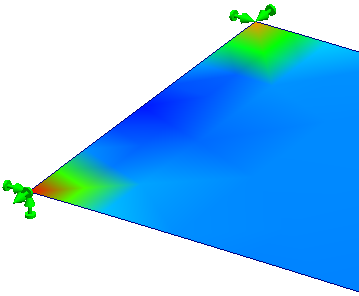

- 在（实体或壳体上）应用点载荷和点夹具的顶点周围。
在应用刚性夹具的接触区域和面处未检测到应力热点。
要打开应力热点诊断：
- 右键单击结果
文件夹，然后单击应力热点诊断。
| |
灵敏度因子 |
基于相对于最大对等应变的对等应变的幅值，为每个实体过滤参加应力热点诊断的元素。 更高灵敏度因子包括更多带有高应变的元素，并且可能在多个实体上检测到多个应力热点区域（需要更长计算时间）。
例如，对于 60% 的灵敏度因子，工具将包括每个实体具有最高对等应变的前 60% 的元素。
|
| |
波节值 |
选定后，您可查看节点或元素 Von Mises 应力的轮廓图解上的应力热点。 单元图解将为每个元素显示一个应力值。 节点图解将为每个节点显示一个应力值。 |
| |
运行应力热点诊断 |
执行应力热点诊断工具。 如果检测到应力热点，那么接下来您可以查看热点区域显示为灰色的 von Mises 轮廓图解。 您可以在中选择不同于默认灰色的其他颜色来渲染应力热点。 您无法修改应力热点图解的图表上所示的最大阈值应力值。 应力值大于最大应力阈值的模型区域将以灰色高亮显示，并且由解算器标记为应力热点。
|
| |
显示/隐藏应力热点 |
在 von Mises 轮廓图解上切换应力热点的可见性。 |
| |
隔离应力热点 |
仅渲染以透明模式显示的模型上的应力热点区域。 在图解图例中，您可查看分析中考虑的敏感度因子、标记为应力热点的单元数以及标记为应力热点的单元百分比。
|
 |

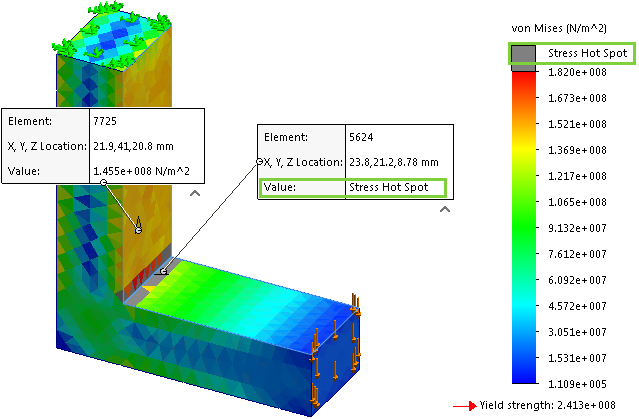

| 检测到应力热点并以灰色高亮显示。 单元上的已探测注解将为值显示应力热点字符串。 |
