您可使用推理线、网格和对齐工具以数种方法对齐尺寸和注释。
推理线
您可使用在拖动时出现的推理线对齐尺寸和注释。
按其文字将尺寸或注释拖动到新位置。使用推理线将之对齐并定位。
|

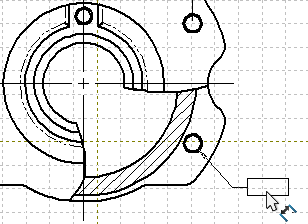

拖动尺寸并将其“捕捉”到另一尺寸的文字,如推理虚线所示。 |
|

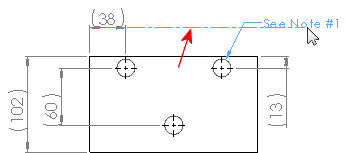

拖动注释,并将其“捕捉”到尺寸文字,如推理虚线所示。 |
要暂时关闭捕捉,请按住 Alt 键。
网格
您可将尺寸(非注释)拖动并捕捉到网格。
打开网格并在中设定网格间距。

对齐工具
只有对齐尺寸工具(平行/同心对齐尺寸和共线/径向对齐尺寸)才可生成永久对齐。拖动到推理线或捕捉到网格则不能永久对齐。
