创建和定位高级孔实例

要创建和定位高级孔实例：

  1. 在 PropertyManager 中，选择位置选项卡。
    您可以选择多点或使用草图生成多个孔。
    如果您忘了选择位置选项卡并单击 ，软件将提示您在面上选择一点来定位孔。 单击提示中的确定以打开位置选项卡和“草图”工具栏。

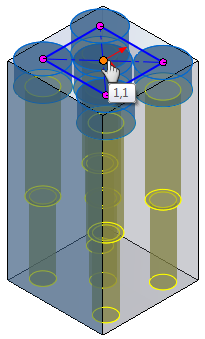

  2. 单击中心矩形（草图工具栏）绘制一个矩形，使用面上的草图原点 作为中心。
  3. 单击 关闭中心矩形 PropertyManager 并返回到孔位置 PropertyManager。

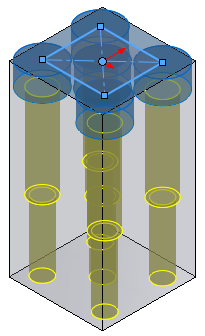

    软件创建了 5 个孔实例，包括选定原点处的草图点。 您想要移除中心实例。

  4. 在可跳过的实例下面，选择中心实例球状物以仅从预览中移除该实例。
    在草图选项下面，您可以选择在构造几何图形上创建实例以利用构造几何图形创建实例。
