设置元素规格

要设置元素规格：

  1. 在近端弹出中，选择顶部元素进行激活。 您想要将柱形沉头孔保持为孔类型，但需要修改一些设置。
  2. 在元素规格下：
    1. 在类型中，选择凹头盖螺钉。
    2. 在大小中，选择 1/4。
      近端元素的临时预览已更新。

  3. 在弹出中，单击 作为第二个近端元素，然后单击直。
    您想要为此元素修改规格。
  4. 在元素规格下：
    1. 在类型中，选择螺钉间隙。
    2. 在大小中，选择 1/4。
    3. 对于自定义大小，将终止条件设置为给定和深度 为 1。
      预览更新以显示直元素修改的大小和深度。

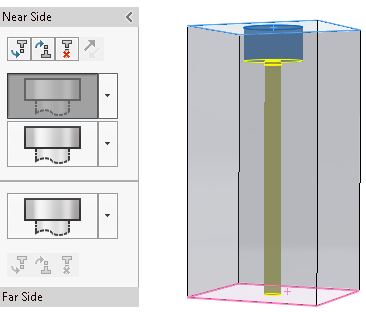

      在弹出中，您可拖动元素以将其重新定位。 如果拖动操作导致失败的元素，则会高亮显示该元素。 将鼠标悬停在元素上以显示错误消息。

      将远端元素设置为柱形沉头孔。 您想要将其修改为螺纹元素。

  5. 在远端弹出中，单击 用于远端元素，然后单击螺纹。
  6. 在元素规格下：
    1. 在类型中，选择螺纹孔。
    2. 在大小中，选择 1/4-20。
      由于直到下一元素终止条件，远端元素将更新直到中间近端元素。

      您可将高级孔特征另存为收藏以重新使用它们。 在 PropertyManager 中，类型选项卡下，收藏下，您可添加、更新、删除、保存或加载收藏高级孔。

      然后，您将创建和定位实例。
