SpeedPak 增强功能

您可以在 SpeedPak 中包含参考几何体和曲线。 您可以从任意一层的装配体中选择草图以包含在 SpeedPak 中。

1. 打开驱动器盘符:\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\assemblies\speedpak\gearbox.sldasm。


2. 在 ConfigurationManager 选项卡上右键单击默认配置，然后单击添加 SpeedPak。

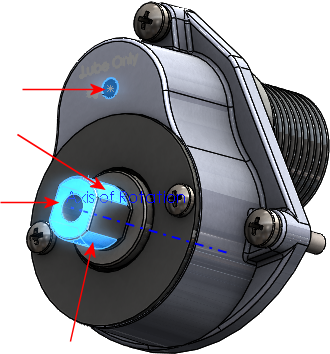

3. 在图形区域中，为要包含的面 选择所示的四个面。


   其中的三个面位于 SHAFT - DRIVE 零部件上。
4. 在 PropertyManager 的包含下，在要包含的参考几何图形、草图和曲线 中单击。

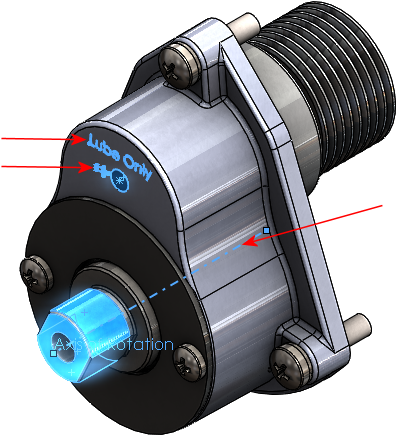

5. 在图形区域，选择显示的 旋转轴、仅 Lube 文本和 Lube 箭头草图。


6. 在 PropertyManager 中的选项下，选择移除幻影图形。
7. 单击 。

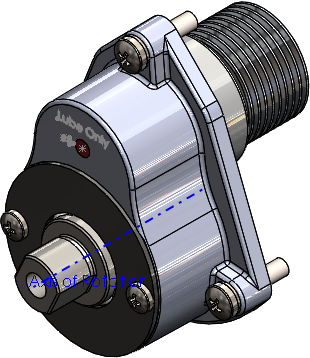

   此草图和轴包含在 SpeedPak 中。
