包覆可以在任何面上创建几何图形

包覆特征让您能够在任何面类型上创建几何图形。 您不仅可以在所有面类型上包覆草图，您还可以在多个面上包覆草图。 之前，包覆特征仅处理圆柱和圆锥形的面，并且您一次只能处理一个面。

您可以选择两种方法中的一种方法来创建包覆。 分析方法将保留旧行为，您可以用其完全围绕圆柱体或圆锥体包覆草图。 样条曲面则可以在任何面类型上包覆草图。 该方法的限制是无法沿模型进行包覆。

分析方法		样条曲面方法

PropertyManager 和预览也经过重新设计。 PropertyManager 中的选项现在以更具有逻辑性的顺序进行列示且具有大图标，以帮助您区分各种可用的包覆类型。 预览则显示了一条引导点线来显示目标面上的包覆起点。

要在任何面上创建包覆几何图形：

1. 打开驱动器盘符：\Users\Public\Public Documents\SOLIDWORKS\SOLIDWORKS 2017\whatsnew\parts\iron.sldprt。



2. 单击包覆 （特征工具栏），或者单击插入 > 特征 > 包覆。

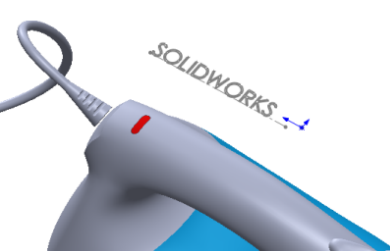

3. 在图形区域中，选择 SOLIDWORKS 草图。
4. 在 PropertyManager 中：
   1. 对于包覆类型，单击浮雕 。
   2. 对于包覆方法，单击样条曲面 。

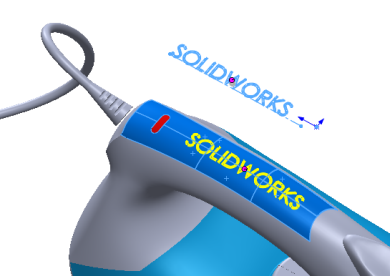

5. 沿 iron 的顶部控标选择面。 总共有六个面。

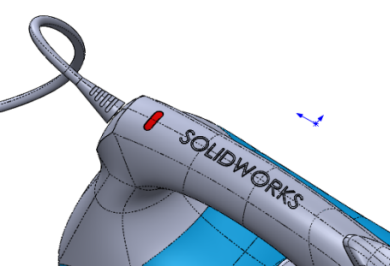

6. 在 PropertyManager 中的包覆参数下，设置厚度 为 2mm，然后单击 。
