熔珠 PropertyManager 可讓您插入並定義熔珠。
若要開啟此 PropertyManager：
在零件中，按一下熔珠
(熔接工具列)，或。在組合件中，按一下。
熔接路徑
|
智慧型熔接選擇工具
|
只有當您選擇熔接幾何時，才能使用。 可讓您在需要套用熔珠的面上拖曳指標。
|
| |
選擇面
|
列出每個獨特的熔接路徑。 熔接路徑是熔珠在模型中行進的路線。 在此方塊中選擇熔接路徑時，圖面中的熔接路徑預覽會變更色彩。粉紅色預覽表示熔接路徑已啟用。黃色預覽表示熔接路徑未啟用。您在 PropertyManager 中所做的任何變更套用至啟用的熔接路徑。
|
| |
新熔接路徑(N)
|
讓您定義新的熔接路徑。 按一下新熔接路徑來產生與之前所產生熔接路徑不相連的新路徑。 如果您使用的是新熔接路徑，則不需要使用智慧型熔接選擇工具。 熔接路徑在兩個本體之間受支援。 無法在三個或更多本體之間或者一個本體的面之間定義熔接路徑。
|
設定
設定 中的選項按熔接路徑套用。 選擇 熔接路徑 下的項次時，可以變更所選熔接路徑的下列選項。
| |
熔接選擇
|
列出在其中套用熔珠的面或邊線。 |
| |
熔接幾何
|
提供熔接自和熔接至這兩個選擇方塊，您在其中選擇要熔接的面及邊線。 指定單一本體和多本體熔接時，請使用此選項。
針對多個本體，一個選擇方塊可以包含多個選擇，其他必須只包含一個選擇。
針對單一本體，每個選擇方塊只能包含一個選擇。
SOLIDWORKS 軟體會計算您選擇的熔接路徑。
|
|
熔接自
|
讓您從單一本體中選擇要熔接的面和邊線。 所選面無法與另一個所選面形成連續的鏈條。
|
|
熔接至
|
讓您選擇面或邊線，為您在熔接自中選擇的本體指定連接。 在多本體零件中，熔接至圖元不可以來自熔接自本體，反之亦然。
在單一本體零件中，如果您在熔接自中選擇一個面，您必須在熔接至中選擇一條邊線。
|
| |
熔接路徑
|
提供您可以在其中選擇要熔接的面和邊線的單一選擇方塊。 |
|
熔珠大小
|
設定熔珠厚度。 |
| |
沿相切面進行
|
只有當您選擇熔接幾何時，才能使用。 將熔珠套用至與所選面或邊線相切的所有邊線。
清除後，可以選擇：
|
|
|
|
兩邊
|
將熔珠套用至選擇的面或邊線，以及相對的面或邊線。
|
|
|
|
全周
|
將熔珠套用至選擇的面或邊線，以及所有相鄰的面和邊線。
|
|
|
|
| |
定義熔接符號
|
開啟熔接符號對話方塊以定義熔接符號設定。熔接符號附加至啟用的熔珠。 |
來源/目標長度
您可以使用下面的設定或使用圖面中的控制點操作熔珠。
| |
起點
|
可讓您定義熔珠從第一個端點起始的位置。 |
|
反轉方向(R)
|
從相對一端開始熔珠。 |
| |
熔接長度
|
設定熔珠的長度。 |
|

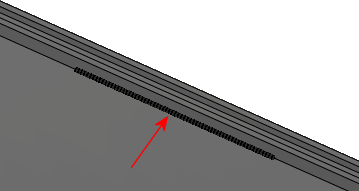

| 熔珠是以一個起點與熔接長度 定義 |
間斷熔接
|
縫隙及熔接長度
|
為間斷熔珠設定熔接長度和縫隙。 |
|
節距及熔接長度
|
為間斷熔珠設定熔接長度和螺距。 螺距定義為熔接長度加縫隙。 它從一個熔珠的中央計算至下一個熔珠的中央。 |
|
交錯斷續(S)
|
適用於設定至兩邊的熔珠。 熔珠在要熔接的本體之兩面交替定位。
|
